加载时间说明和设置

参考文档

• TR404_ELF2 FLASH启动加载时间测试.pdf
• TR606_EF3 FLASH启动加载时间测试.pdf
• TR302_EG4 FLASH启动加载时间测试.pdf
• TN901_安路科技PH1A系列FPGA配置测试验证

1. 上电加载时间差异

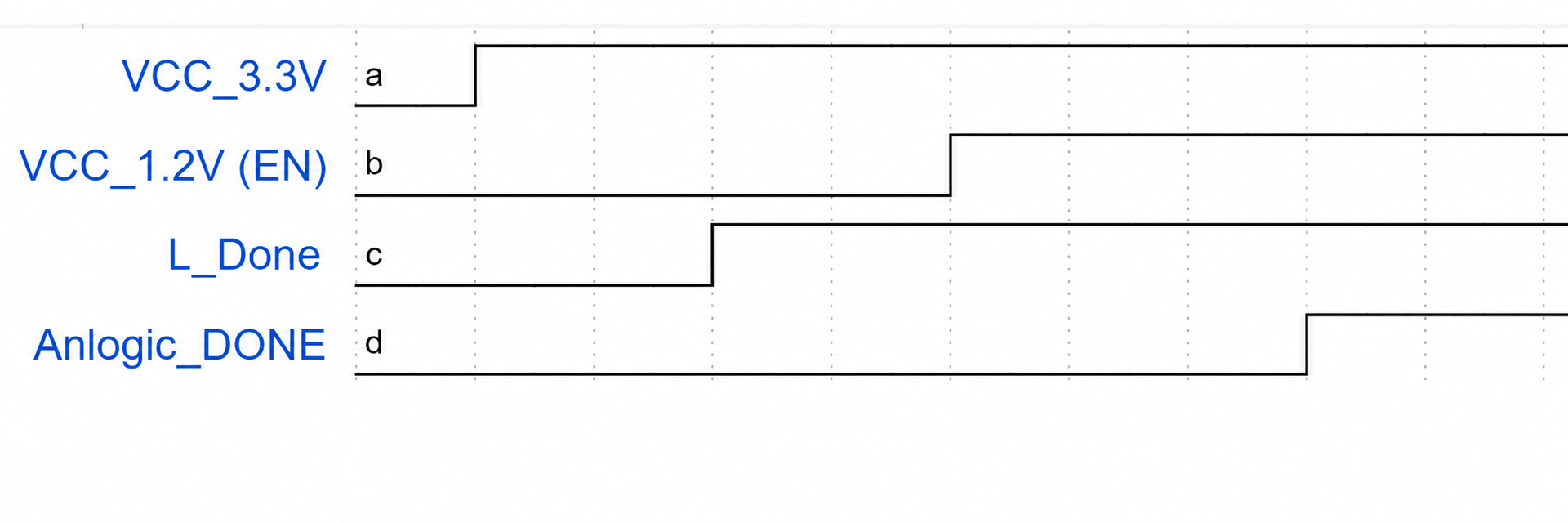

• 测量方式：3.3V供电上升沿为起点，Done信号上升沿为终点，起点和终点时间差
• 时间差异：L上电到运行1ms-5ms(2/3)，安路最快10ms-50ms(EF2/3/5)
• 默认最慢加载时间(位宽x1 频率2Mhz)：EF2-500ms/EF3-977ms/EG4-1.96s/PH1A-51.5s

2. 加载时间设置

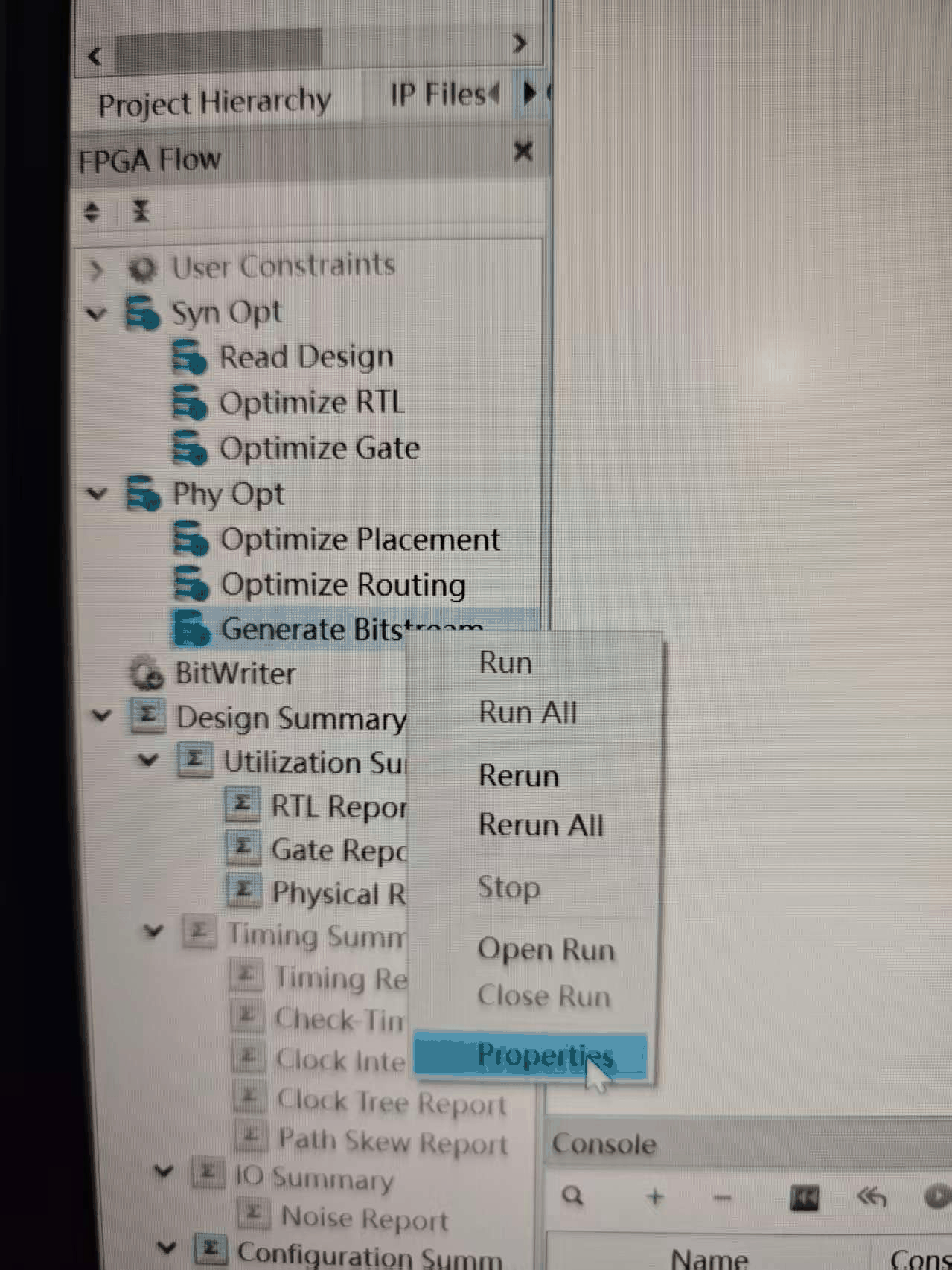

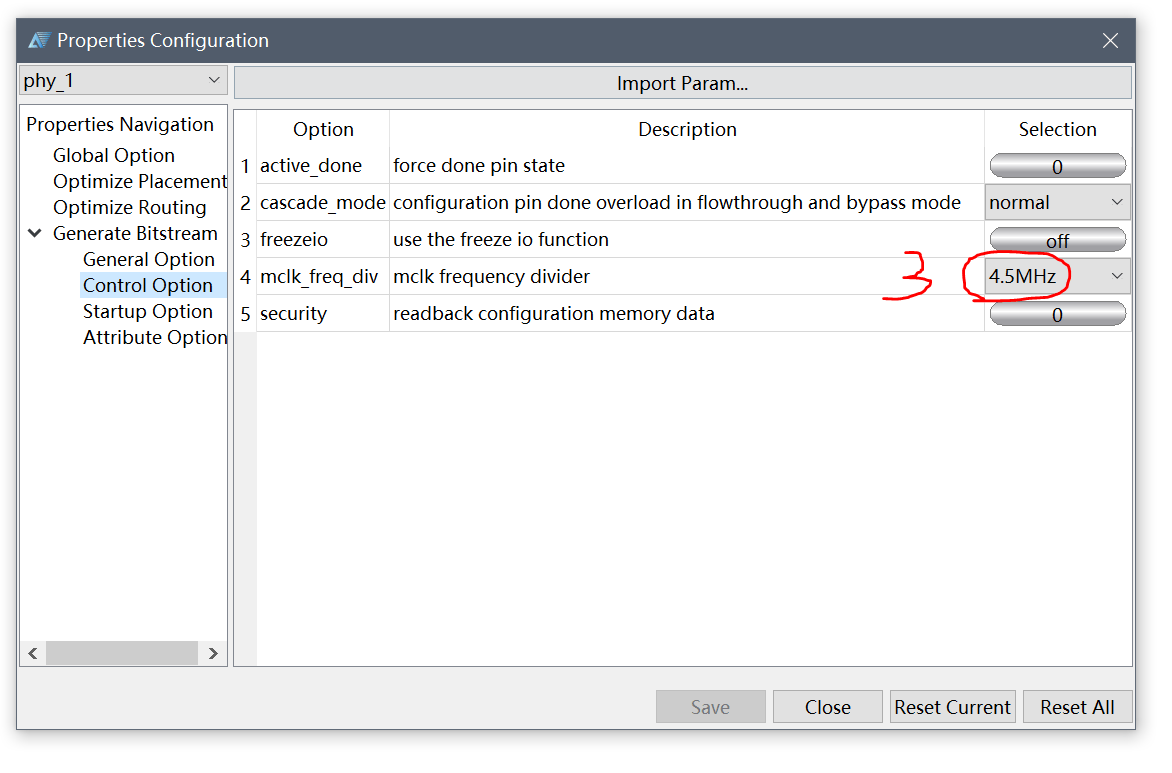

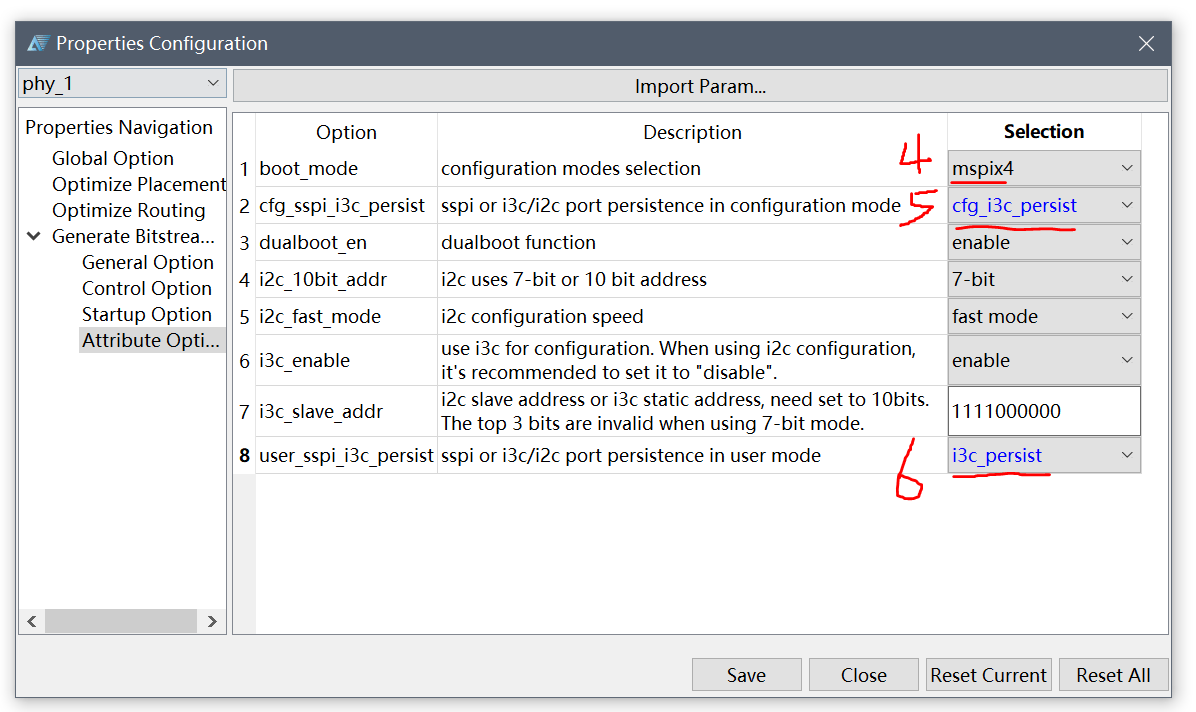

• 从1图进，3处改频率(调到最大)，4处改位宽(调到x4)
• 注意：用到JTAG的软核无感升级(JTAG读IO写IO来保持)，则位宽限制位为x1，没用到调到x4即可
