出厂白片和全片擦除状态

• 参考文档

  1. DS400_ELF2_Datasheet.pdf
  2. TN012_EF2和EF3器件出厂状态内置FLASH信息说明.pdf

• 注意事项

  1. 下载界面控制台输入"set_download_debug=1"可以显示芯片寄存器读取模式

1. EF2

• 全片擦除：EF2系列测试结论是MSPIx1模式+HSWAPEN=1(disable)模式
  也就是用户IO高阻，配置IO弱上拉，和默认新建工程模式一样

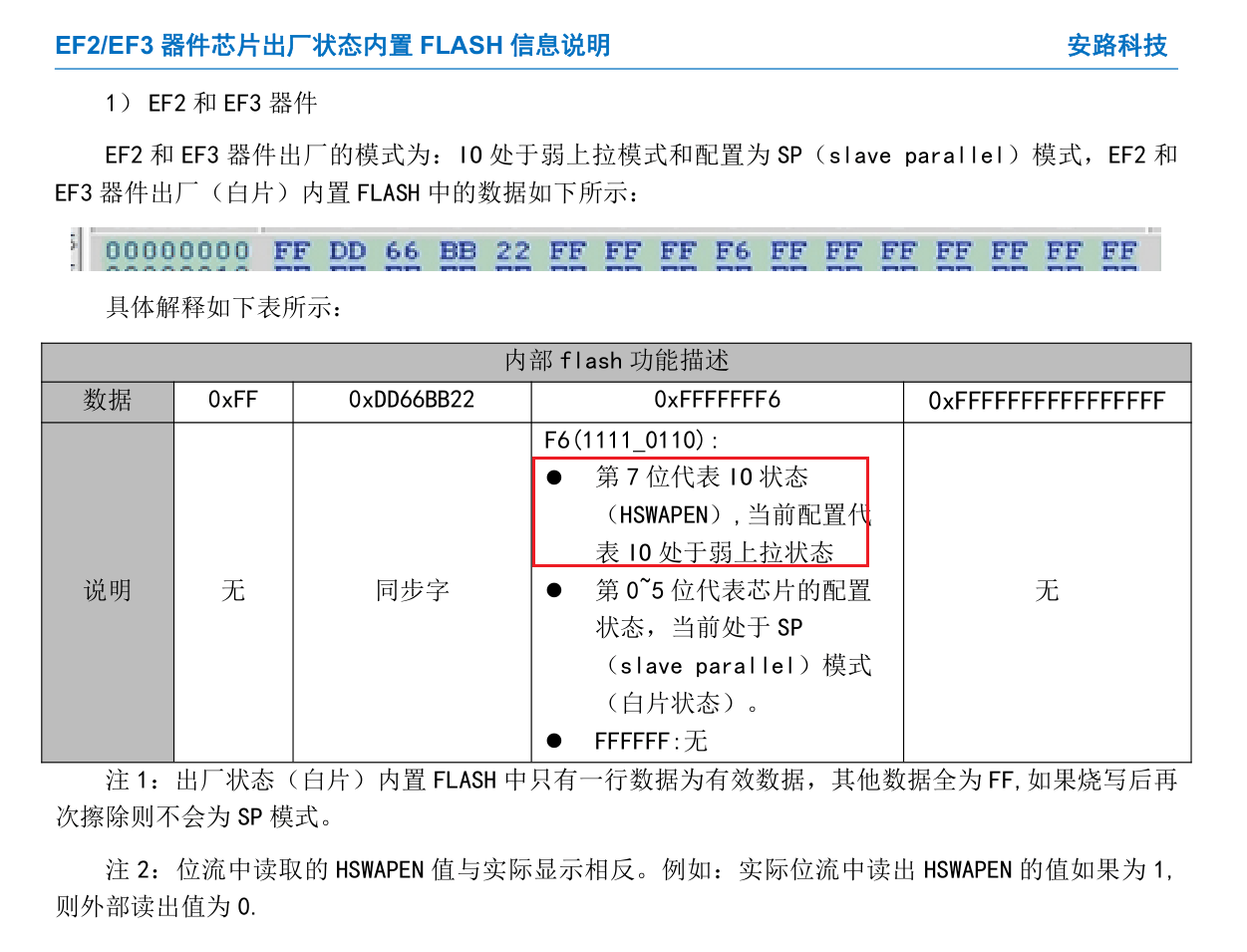

• 出厂白片：根据文档是SP模式+HSWAPEN=0(enable)模式
  也就是用户IO+配置IO都是弱上拉

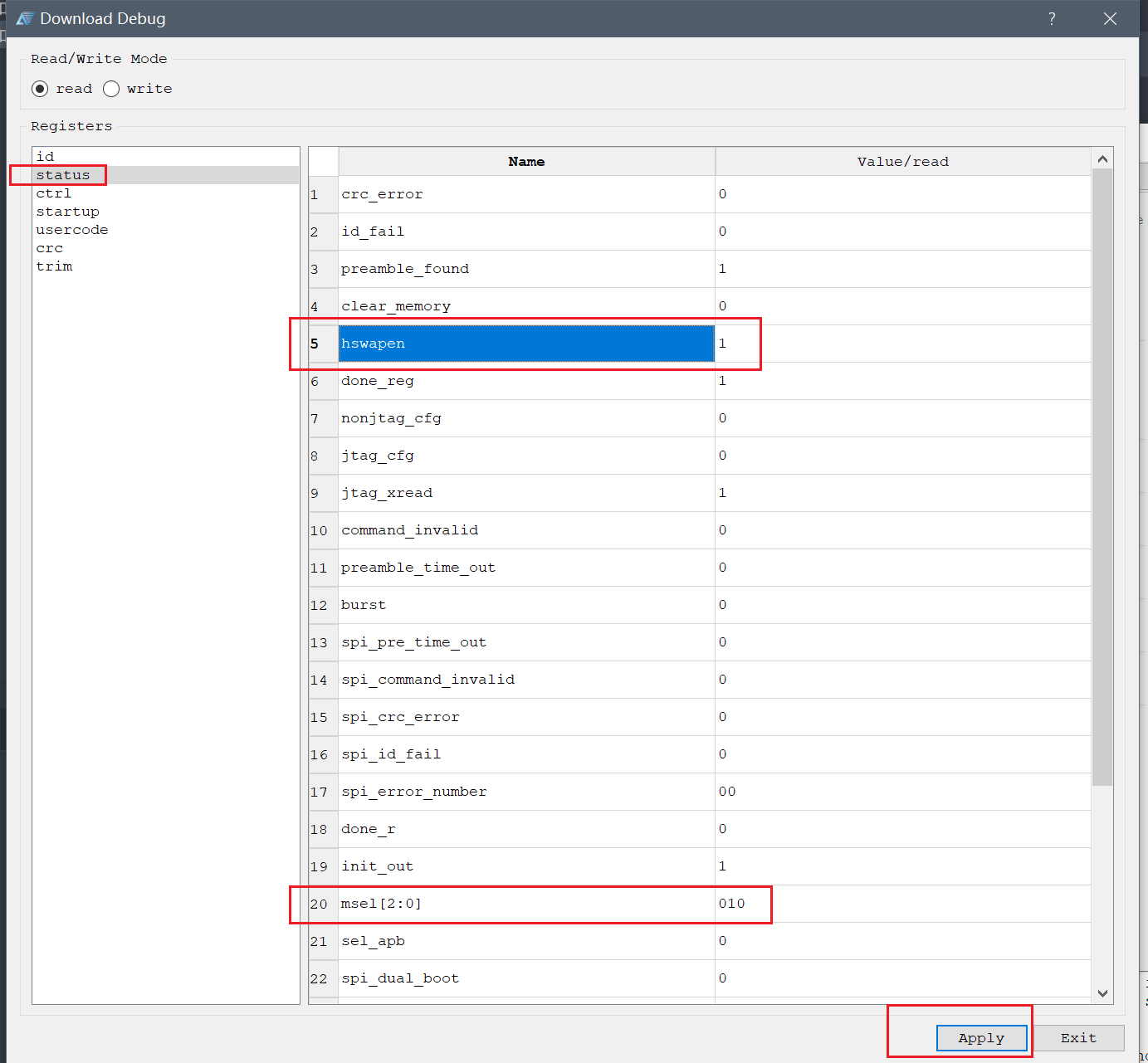

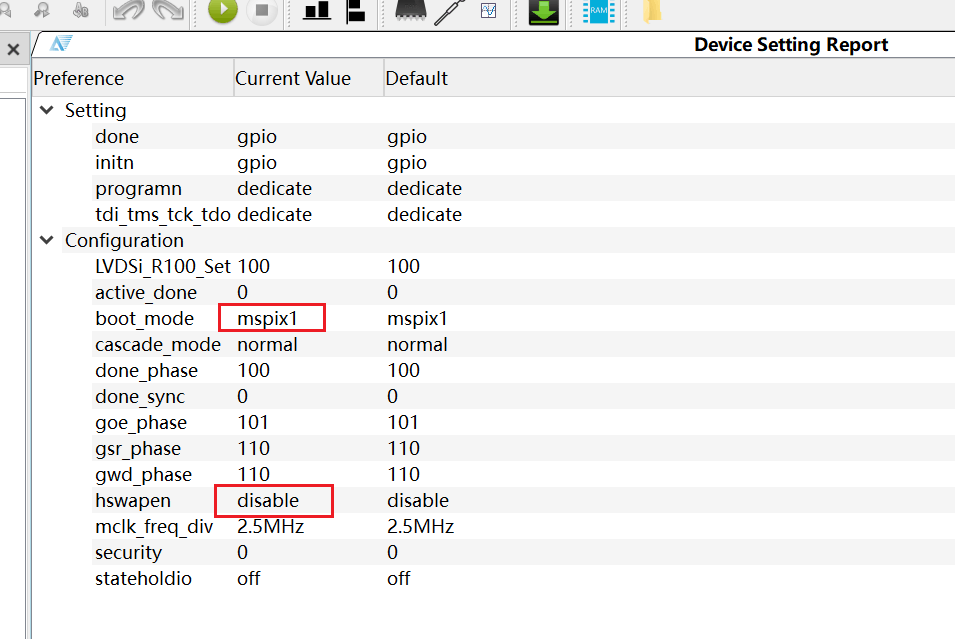

1.1 mspix1+HSWAPEN=1(disable)模式程序烧录后状态

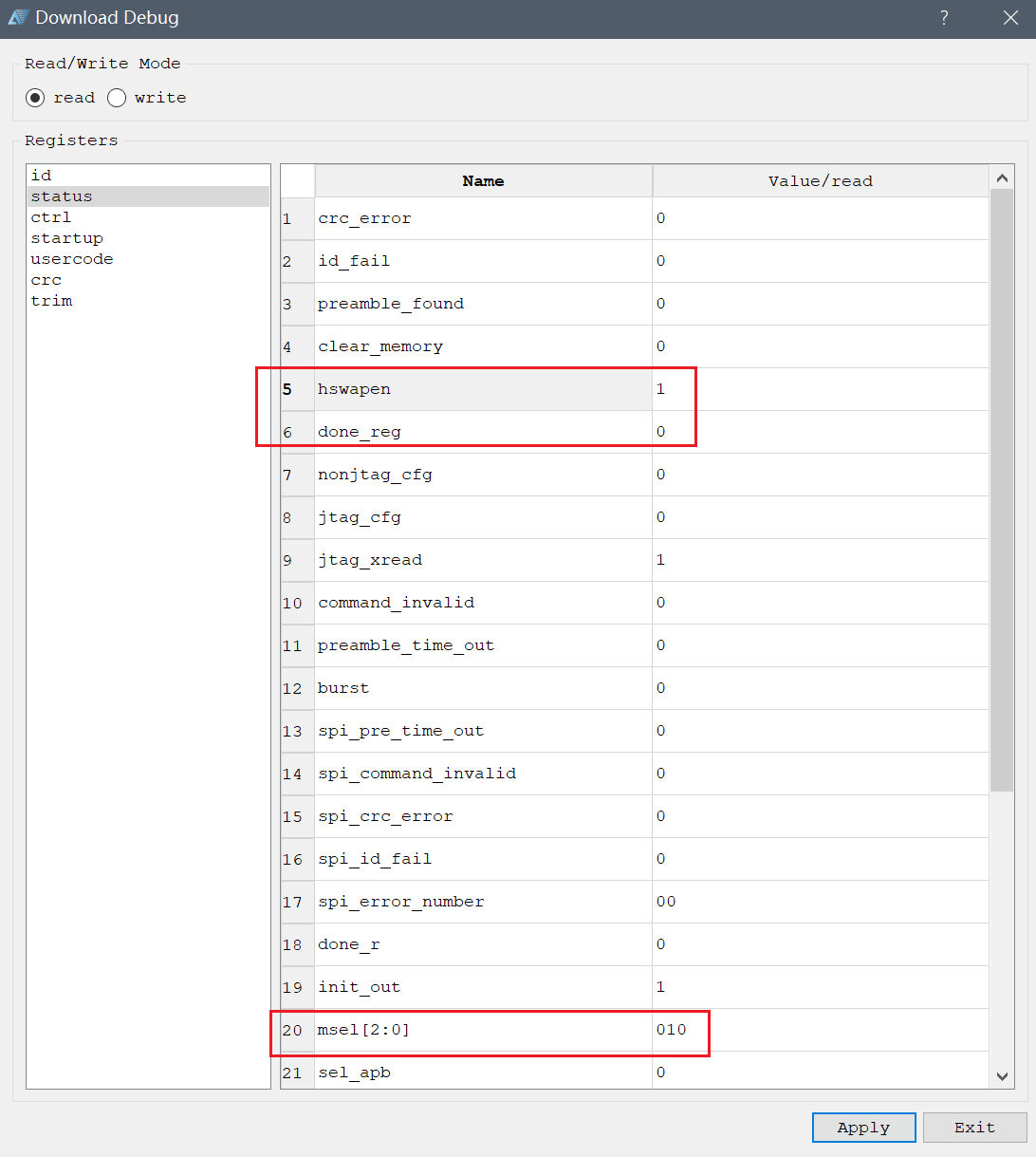

1.2 全片擦除Flash后寄存器状态

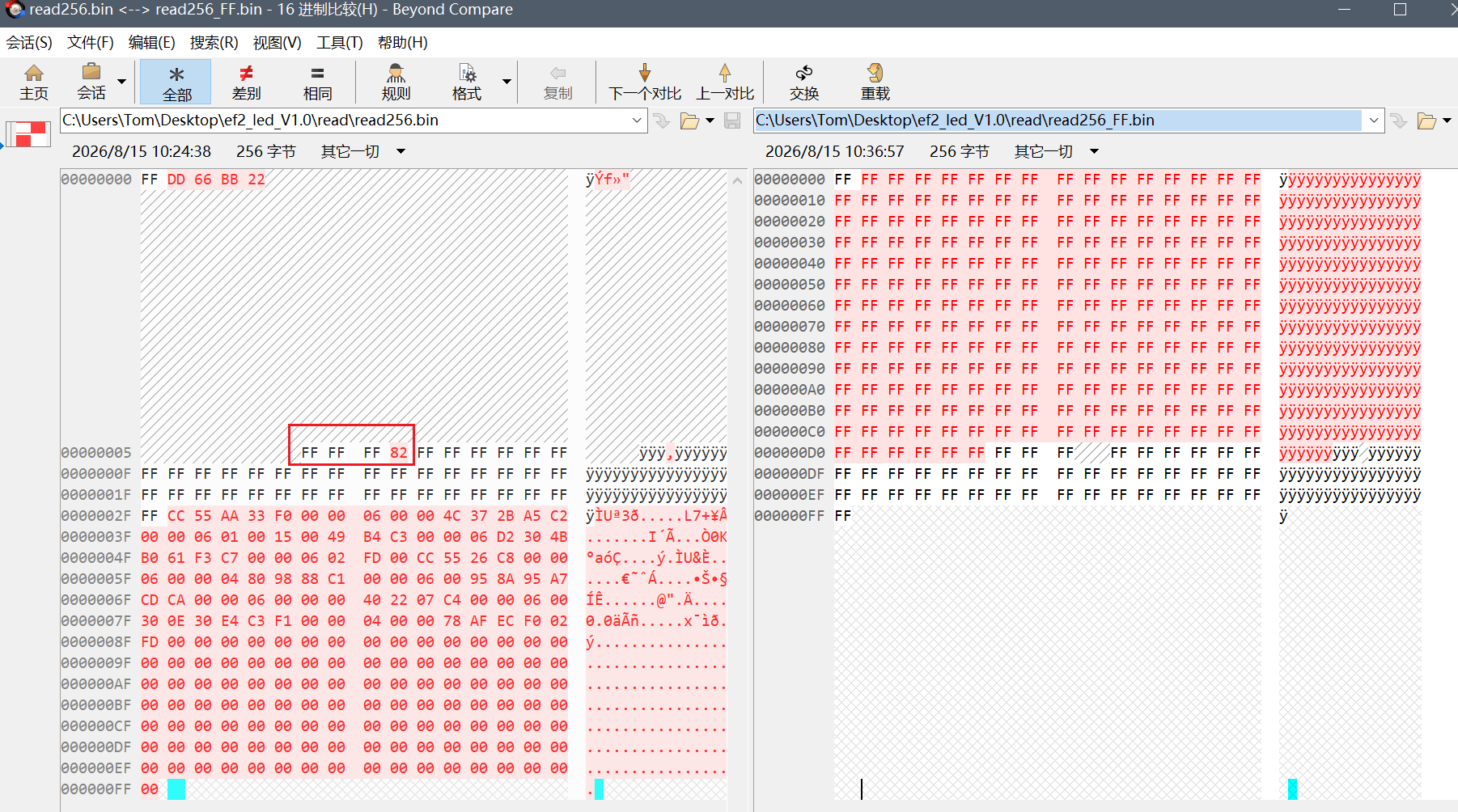

1.3 正常下载和全片擦除BIN文件对比
