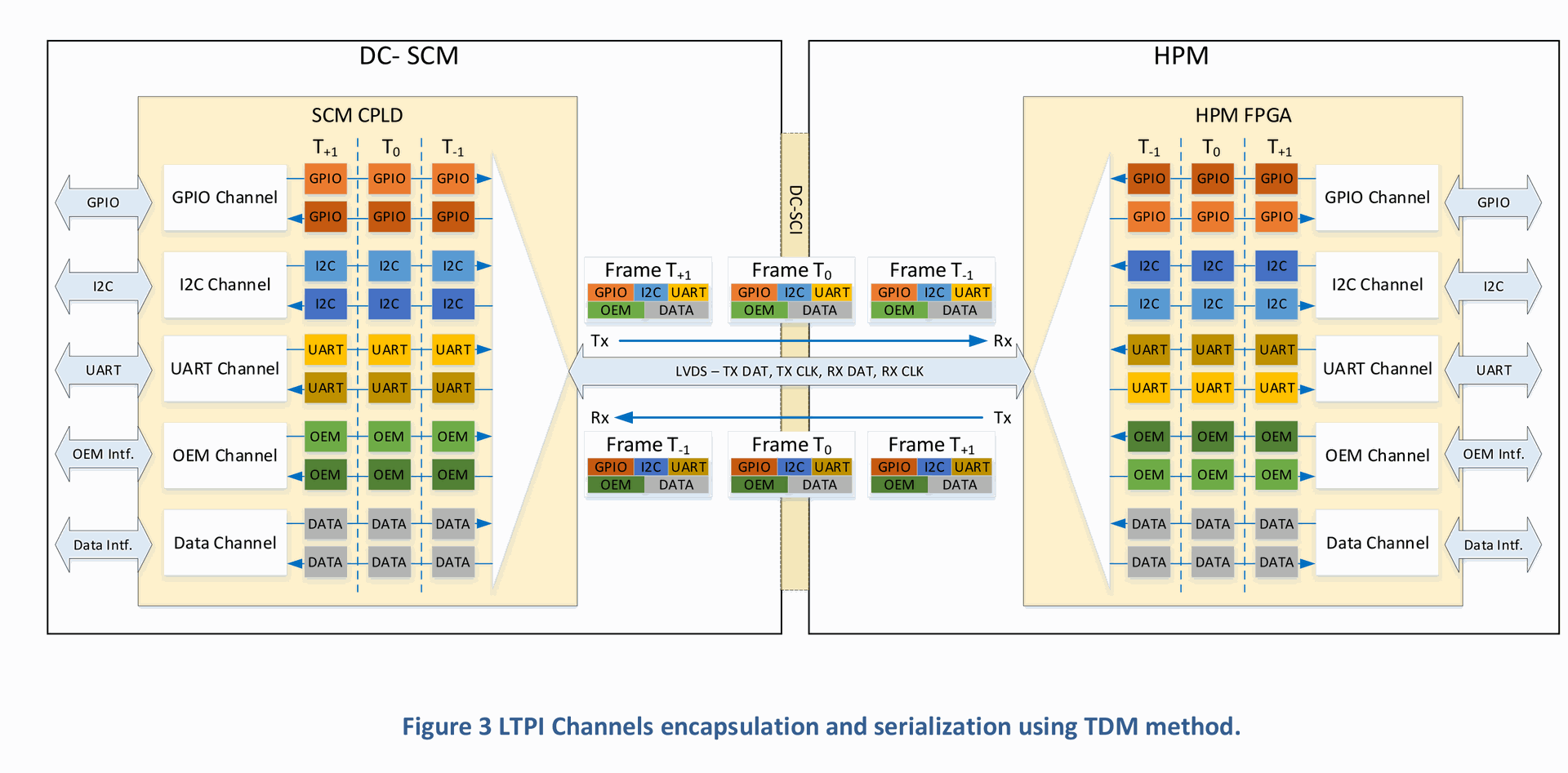

LTPI软硬件

• 设计参考文档

  1. OCP_DC-SCM_2.0_LTPI_ver_1.0.pdf
  2. IPUG170_LTPI_IP用户手册.pdf

• 迁移参考文档

  1. 引脚迁移.xlsx
  2. 功能迁移.pdf

1. 软件说明

• 逻辑资源消耗：目前安路初步估计一个LTPI 3k 逻辑资源左右
• 具体资源消耗：需要给出详细配置参数，比如2个GPIO/2个UART/不需要IIC
• 实际使用情况：一般100Mbps/3.3V供电

2. 硬件说明

• LVDS定义：LVDS硬件和软件
• 目前BMC原厂和LTPI标准文档推荐交流耦合
• BMC AST2700输入是有内部电阻和内部偏置的，所以交流耦合不需要偏置
• CPLD内部不带偏置，部分差分输入不带内部终端电阻，建议外部100Ω

2.1 LTPI输入

• 只要是电平匹配的差分对即可，真差分和伪差分都有比较器结构

2.2 LTPI输出

• 只建议真差分3.5mA电流源，需要找电平匹配的真差分对

2.3 LTPI时钟

• 输入时钟走GCLK P/N(PCLK A/B) 进,只要是GCLK的差分对(真伪都可以)即可
• 输出时钟没有限制，走真差分引脚即可

2.4 LVDS耦合方式

• Layout阻抗匹配和AC电容和电阻尽量按推荐的来

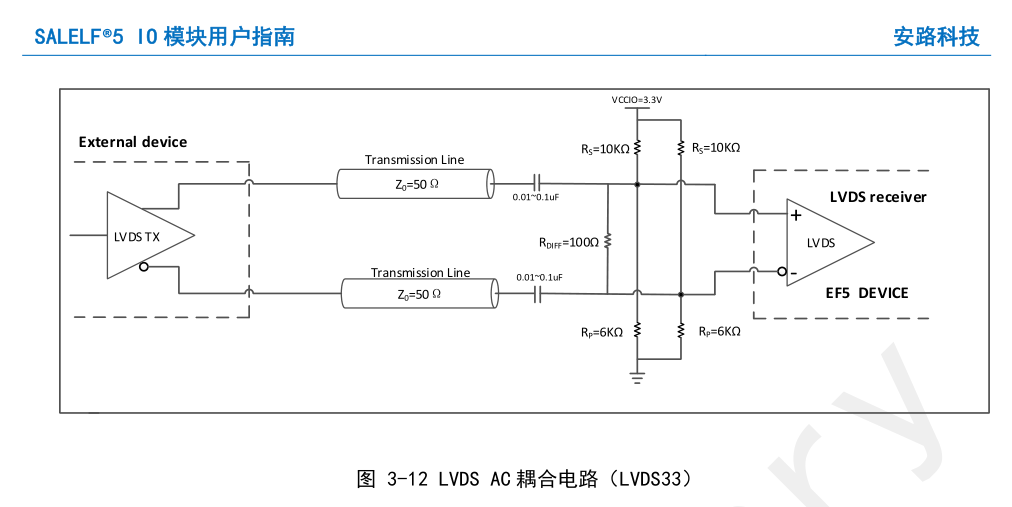

• LVDS交流耦合：发送端不需要终端电阻，AC耦合过去后通过偏置电阻加直流偏置,
  接收端需要100欧姆终端电阻
