EG4S20BG256I8¶

参考文档
1. DS300_Eagle_Datasheet.pdf
2. DS301_EG4S20_Datasheet.pdf
3. UG303_EG4硬件设计指南.pdf
4. EG4X20BG256_CHECKLIST.xlsx
注意事项
1. 开发板可以参考, 细节以最新官方文档为准
2. 加I8后缀EG4S20BG256I8才是工业级,否则商业级

1. 上电阶段注意¶

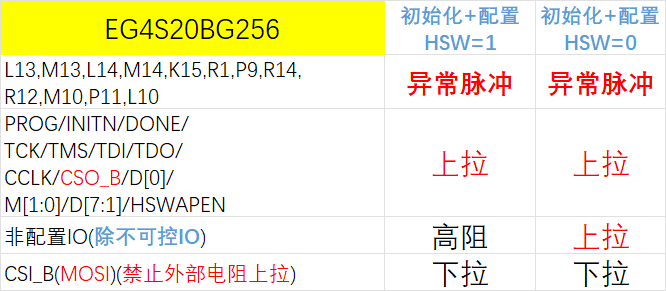

配置引脚(包含8个D[7:0]命名)在上电阶段为弱上拉
如果有上电低电平需求建议下拉1k(0.25V)-2k(0.5V)
非配置IO因为是高阻如果有上电低电平需求下拉10k即可(HSWAPEN需要上拉)

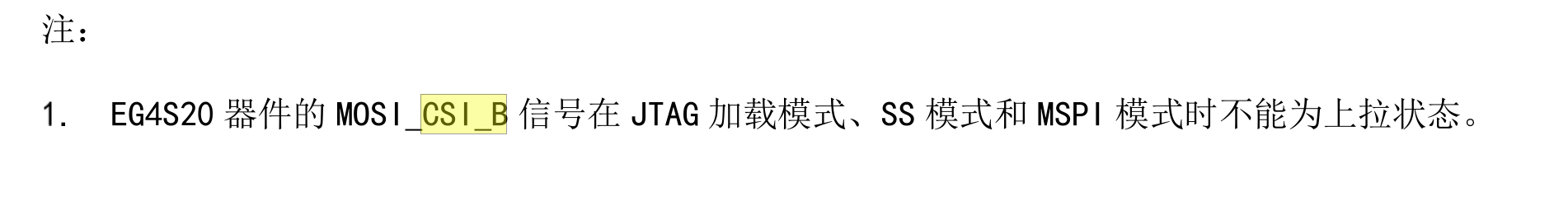

二次确认：Datasheet里面搜索 "引脚在配置阶段的状态"
安路IO上下拉电阻和串阻.md

串阻：22或33欧姆或其它，靠近输出信号放，边沿敏感或者频率较高信号可以改善信号质量
IO不推荐直接接电源或者GND，推荐加上拉或下拉或者直接悬空(没有特殊功能的引脚)
上拉电阻：推荐4.7kΩ，绝大部分情况1k-10k也没有问题
下拉电阻
1. 上电阶段弱上拉IO(配置相关IO)：需要上电阶段为低电平则下拉1k(0.25V)-2k(0.5V)
2. 上电阶段本身是高阻的IO: 如果关心上电阶段电平，尽量还是有下拉电阻，1k/4.7k/10k均可，如果悬空电平可能不确定

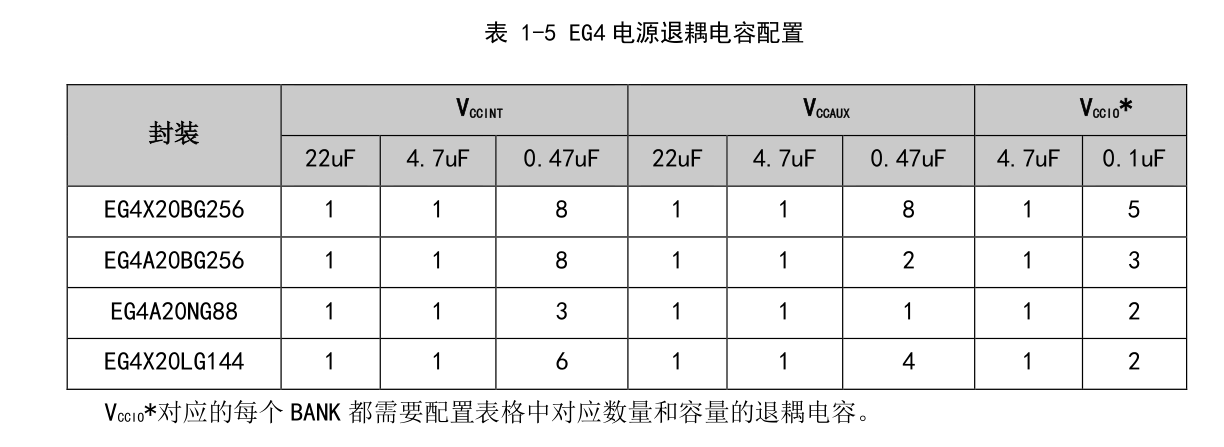

VCCINT: 1.2V 电容按退耦电容表格来
VCCAUX/VCCIO: 都是3.3V则OK, 如果不是则分析具体供电情况
AUX电容按退耦表格来，VCCIO用的比较满电容按表格来，只是一两个IO可以酌情删减
4.7/22uF是平滑电源波动，0.1uF是滤掉高频毛刺分量
EG4S20NG88 器件的 BANK1、BANK2、BANK3、BANK4、BANK5、BANK6 和 BANK7
必须使用 3.3V IO 电压，BANK8 可支持 1.2V、1.5V、1.8V、2.5V 和 3.3V IO 电平。
EG4A20NG88 器件的引脚与 EG4S20NG88 相同，EG4A20NG88 的 BANK3、BANK4 和 BANK7
必须使用 3.3V IO 电压，其他 BANK 均支持 1.2V、1.5V、1.8V、2.5V 和 3.3V IO 电平。
EG4X20BG256的BANK编号在最后面：IO_L13P_GCLKIOL_7_1：BANK1
EG4X20LG144的BANK编号在中间： IO_L5_1, GCLKIOL_2：BANK1

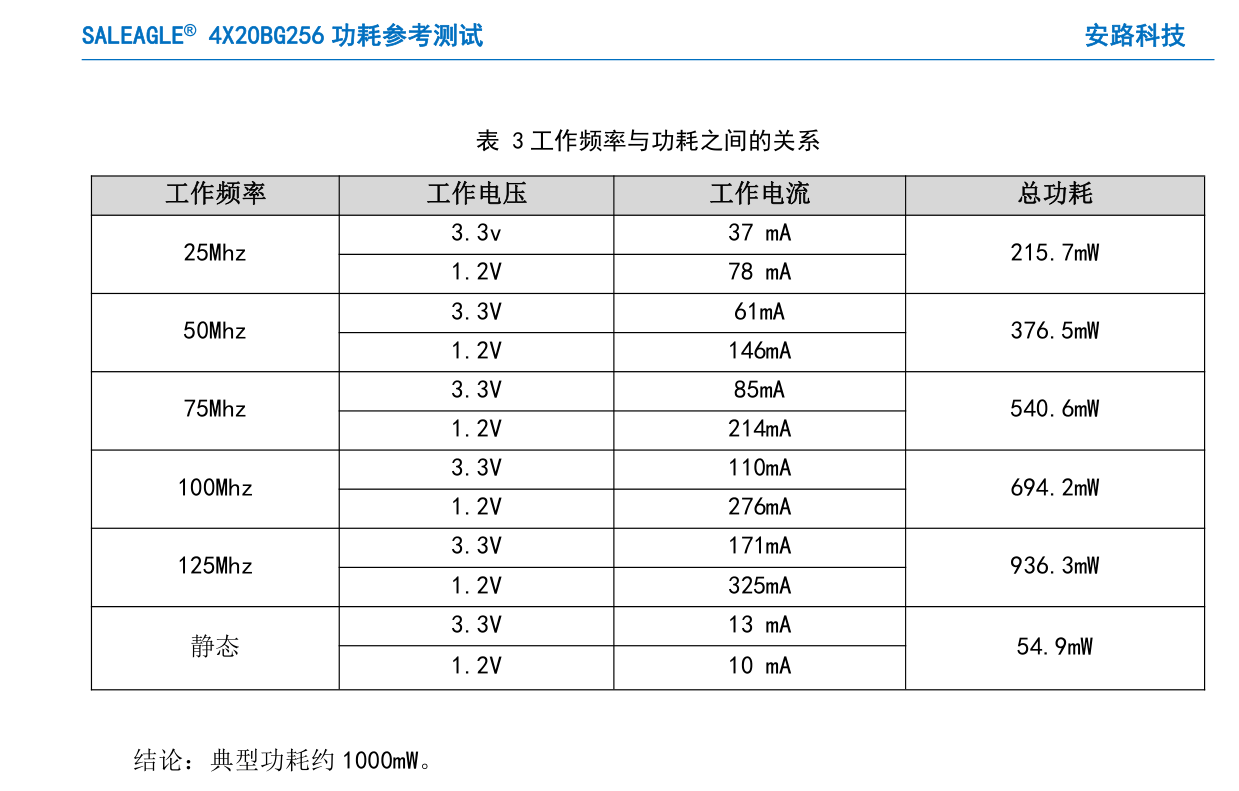

TR301_EG4X20BG256功耗参考测试.pdf
UG303_EG4硬件设计指南.pdf

安路这个型号内部振荡器误差±30%，
如果对精度要求高必须加外部晶振，从全局时钟引脚GCLK 端进
有源晶振输出端一般有串阻22或33Ω，这样信号质量好点
上电后等输入时钟稳定再对pll复位，时间大于100us，
保证多通道输出相位稳定，否则高低温可能有1ns左右相位差
单通道输出时钟没有相位概念, 保证输入稳定后复位即可

超过10Mhz的输入时钟要从全局时钟引脚进, 全局时钟每次编程延迟一致，
普通IO输入时钟每次编程走线不一致导致几个ns的差异，比如1ns-3ns
以太网的RGMII的RX CLK必须从GCLK 端进
I2C这种低速接口(最大400kHz)没必要接GCLK，以及其它类似的
SPI从机 CLK某些场景直接当成内部时钟用，
引脚用的比较少的情况也可以从GCLK 端进(但是GCLK资源有限)
一般推荐过采样(这种情况是当成数据处理不需要走专门时钟)
SPI尽量放在一个bank里面，延时一致性好点
每个芯片根据时钟分了四个方位：top/bottom/left/right
顶部BANK2时钟IO0：IO_TE10N_GCLKIOT_0_2
底部BANK0时钟IO0：IO_BE12N_GCLKIOB_0_0
左边BANK1时钟IO0：IO_L16N_GCLKIOL_0_1
右边BANK3时钟IO0：IO_R15N_GCLKIOR_0_3
每个方位的8个全局时钟专用输入脚高低位互斥，
编号0和编号4不能同时上全局时钟网络，
编号1和编号5不能同时上全局时钟网络，
编号2和编号6不能同时上全局时钟网络，
编号3和编号7不能同时上全局时钟网络。

Programn 管脚在强干扰的工业应用环境中建议配置为GPIO且建议强上拉
降低干扰导致芯片复位的风险, 此时无法使用复位功能，也可以加一个0.1uf滤波电容
500ns干扰脉冲可以触发芯片重配置复位

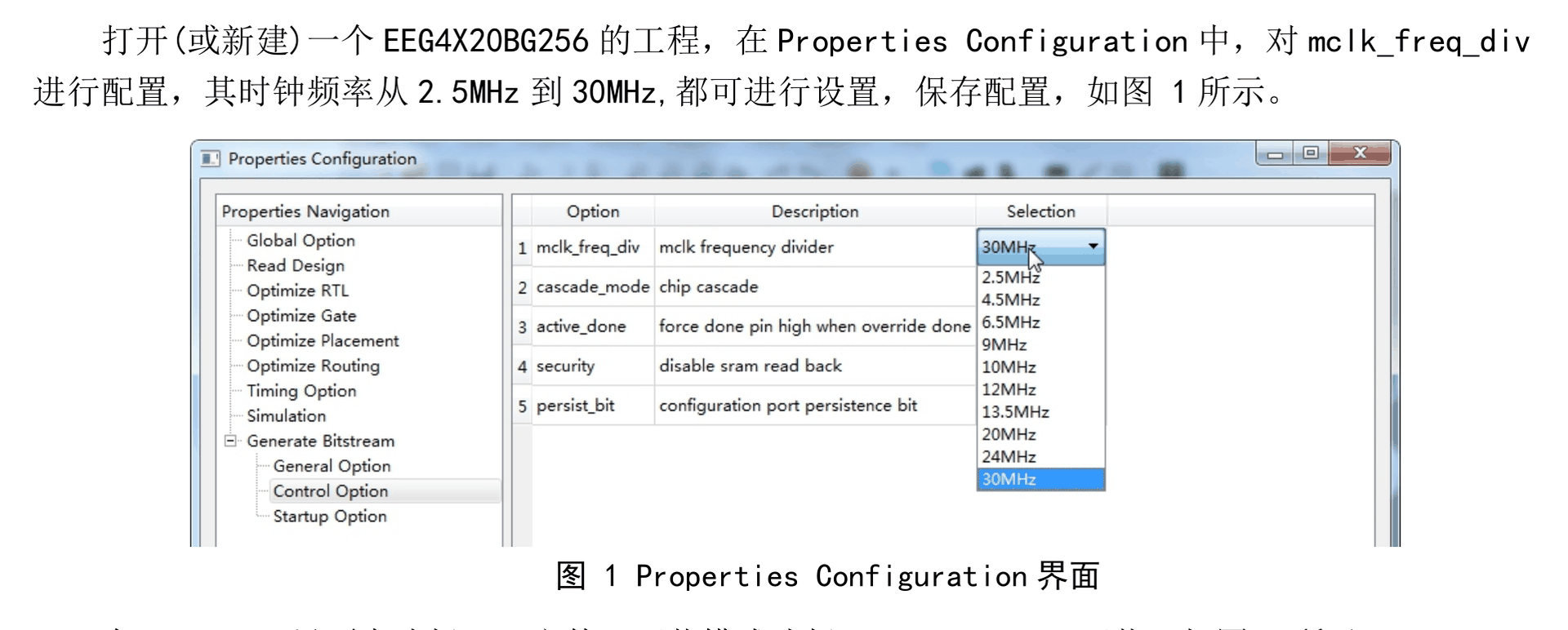

MSPI几个信号线横跨好几个bank，如果bank供电种类多，则需要关注电压一致性
只有一个3.3V供电无需关注
早期USB_CABLE和淘宝的安路低速下载器大部分都没有电平转化芯片，
一般自带3.3V，FPGA的JTAG不是3.3V，接线接在一起会冲突损坏风险
JTAG信号线建议串22或33Ω来提高拔插下载器时候损坏风险
禁止下载器带电拔插JTAG，也就是说拔插JTAG时候板子必须断电，
下载器有电无电没影响，USB端支持热插拔

例子：差分对P/N两个引脚，一个引脚输入100Mhz时钟，
一个引脚开漏输出(比如IIC), 可能会导致这个输出信号低于3.3V。
一端高速信号，一端边沿敏感信号（时钟、复位、异步、开漏输出、写使能等. ）
不推荐将一对差分IO的P端和N端分别用作单端IO时，
一个IO输入和另一个IO输出的时钟信号，对时钟信号质量有影响。
高速信号(5Mhz以上)输入输出尽量避开这种情况。

工程设置可以控制TCK,TDI,TDO,TMS四个引脚变成普通IO，目前看无法恢复
建议MCU和下载器端在空闲时候都要注意JTAG引脚是否有冲突，避免IO损坏
PROG/INITN/DONE三个IO可以复用成普通IO，只建议成输出，输入容易导致加载问题
PROG/INITN/DONE信号如果被外部拉低，可能导致下载程序一直不成功
配置和GPIO命名的IO注意上电160ms内是弱上拉的，
有上电阶段必须低电平需求，则需要下拉1k(0.25V)或者2k(0.5V)
