安路在线升级简述

• 注意事项
  1. I2C硬核不需要在代码里面例化模块
  2. 运行后部分IO需要保持IO例化这个：stateio_wrapper.v
  3. 普通IO保持IO总开关原语(一般不用)：EF3_LOGIC_FREEZEIO_V2 EF5_LOGIC_FREEZEIO
  4. 配置IO保持IO总开关原语(一般不用)：EF3_LOGIC_FREEZE_CFGIO EF5_LOGIC_FREEZE_CFGIO

1. I2C

• 安路I2C的TD配置

• 全系列兼容工程

  1. apug063_project-master.zip(联系技术支持索要)

• EF2 EF3L40/90 EF3L15(25/45)

  1. APUG063_I2C接口配置FLASH应用解决方案.pdf
  2. APUG063_I2C_Slave_Upgrade_FPGA_FLASH_Reference_Design_v1.5.zip(官网目前1.4版本有问题，待更新)

• EF3L50/70/A0

  1. APUG066 I2C硬核配置应用解决方案.pdf
  2. APUG066_EF3LA0_I2C_HardCore_Configuration_Reference_Design.zip

• EF5

  1. APUG114_EF5_I2C_I3C_HardCore_Configuartion_Reference_Design.pdf
  2. APUG114_EF5_I2C_HardCore_Configuartion_Reference_Design_v1.0.zip

2. JTAG

• 安路SVF常用模式TD配置

• 全系列

  1. TN008_Anlogic AJE移植指南.pdf
  2. TN008_AJE_Ver.zip
  3. TD6.2后面版本生成SVF文件可以直接勾选生成AJE,默认压缩模式即可

• CPU或BMC自带SVF执行软件

  1. 部分CPU原厂提供的SVF程序不支持normal模式，需要改成short模式
  2. 频率设置要跟实际TCK频率一致或者差不多，这个影响Flash扇区擦除等待时间
  3. 原厂建议4k扇区擦除等待时间300ms，实测到60ms以下会擦除偶发失败

3. StateHoldIO

• 安路StateHoldIO的TD配置

• EF2 EF3L40/90 EF3L15(25/45)

  1. APUG065_Anlogic StateHoldIO_JTAG.pdf
  2. APUG065_Anlogic StateHoldIO_JATG.zip

• EF3L50/70/A0 EF5

  1. APUG104_EF3_EF5_StateHoldIO_Reference_Design.pdf
  2. APUG104_EF3_EF5_StateHoldIO_Reference_Design_V1.0.zip

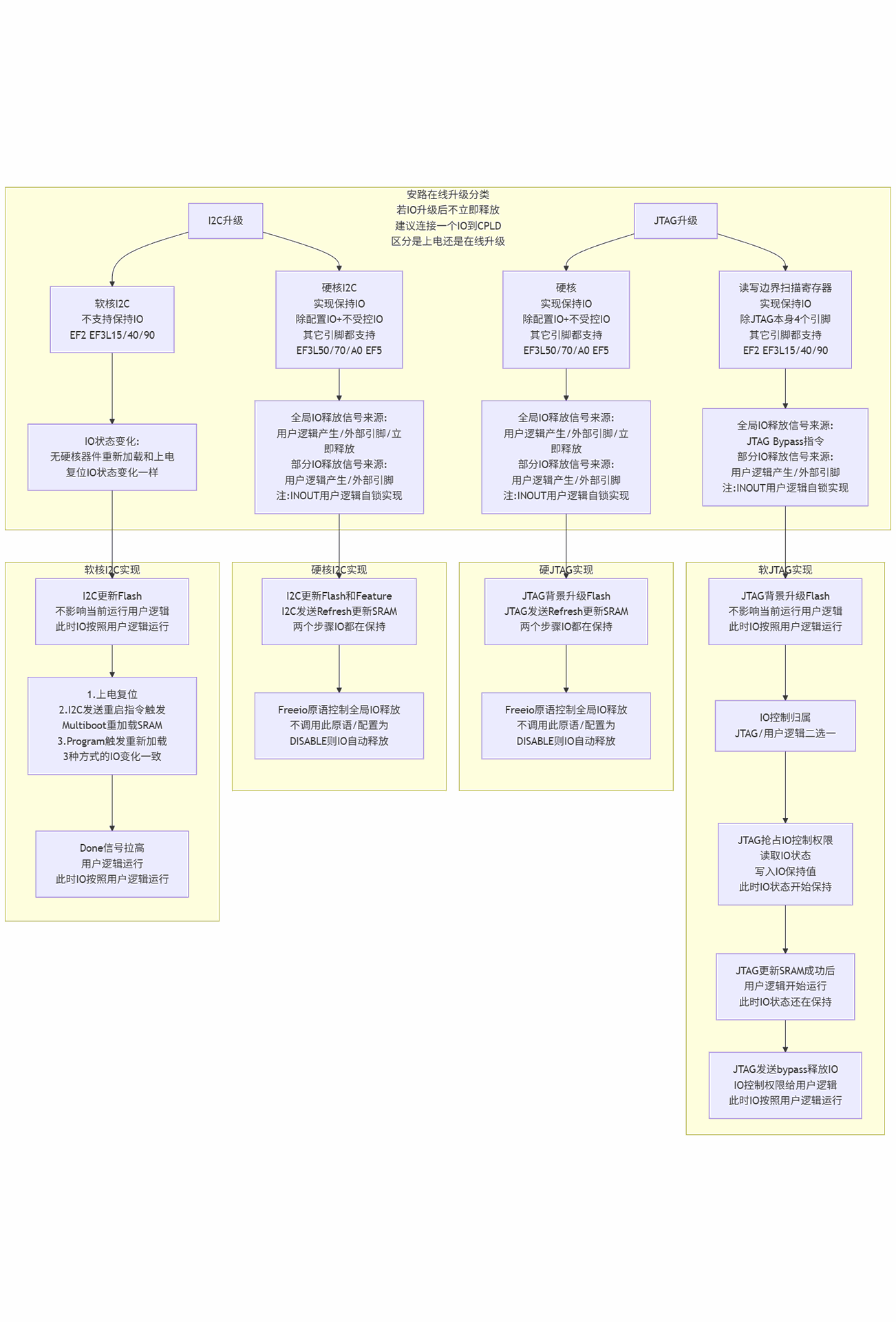

4. 升级流程图

• 仅供参考，不一定对，以最新官方文档为准
