AST通信测试

• 参考文档
  1. EF2 AST IP USERGUIDE.pdf
  2. TN418_AN_SALELF2_AST接口性能测试.pdf
  3. APUG009_基于Anlogic的硬核AST异步收发器的环回通信v1.1.pdf

1. AST软核网表

• 测试环境
  1. IP网表：AST_TOP.enc.v 时间-2026/06/28
  2. 软件：TD_Release_2026.1_SP2
  3. 开发板A发送：EF2M45LG144B 板上晶振50Mhz
  4. 开发板B接收：EF2L45LG144B 板上晶振25Mhz

1.1 5Mhz发8bit数据

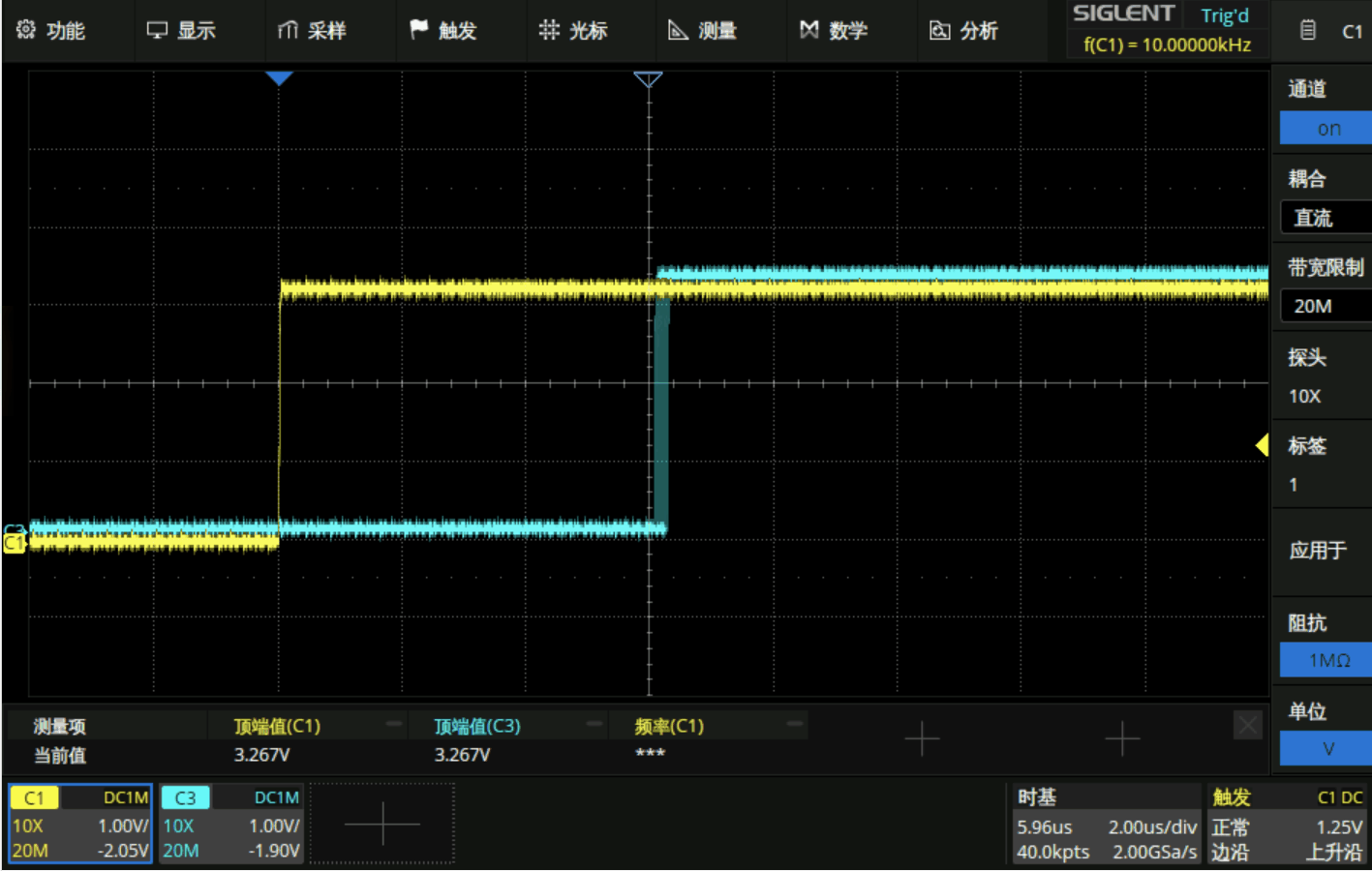

• 延时时间6us=接收有效上升沿-发送有效上升沿
• 延时一致性，每次上电后K码同步对齐延时会有几个时钟差异，
  上电对齐后延时就不会变化

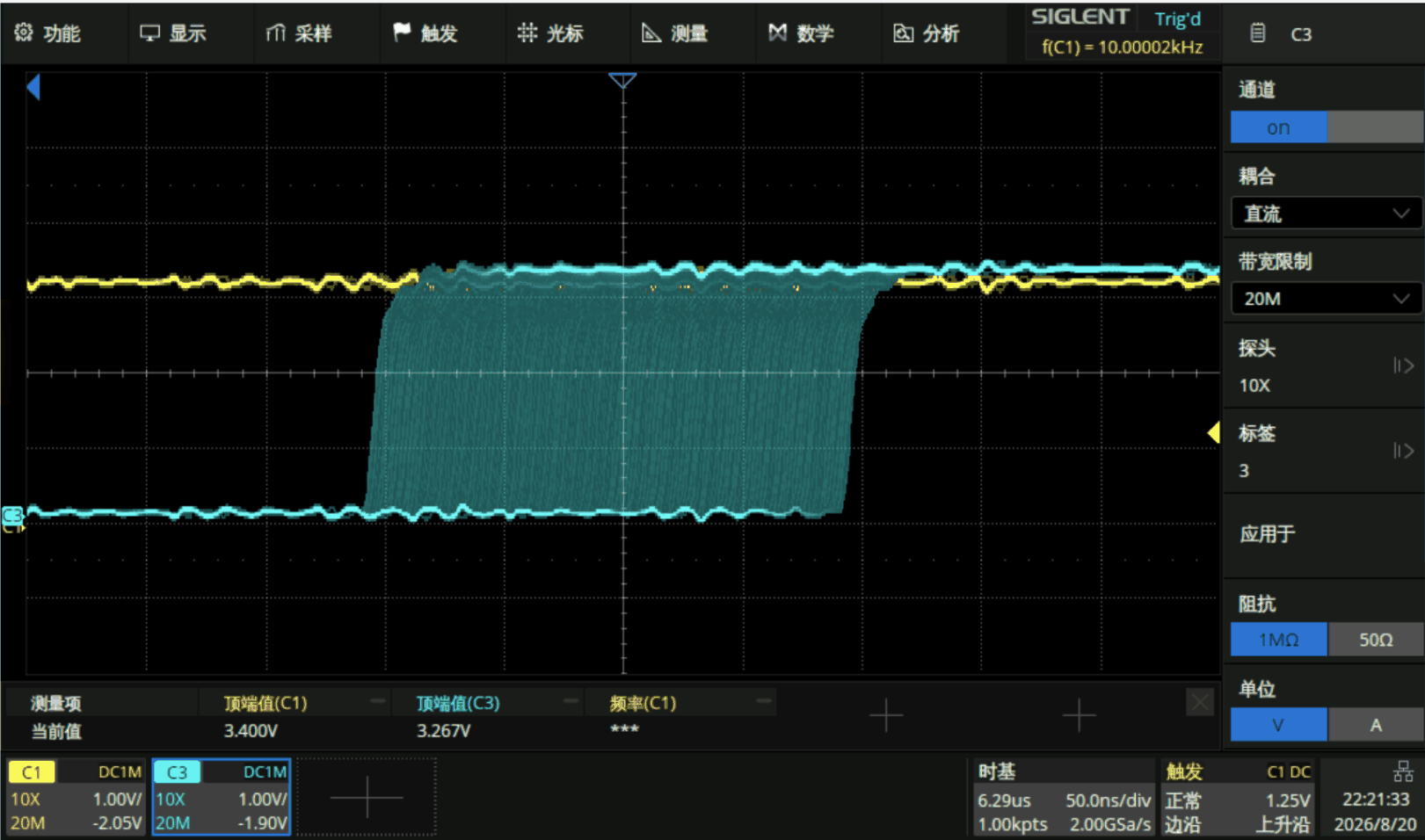

• 抖动±100ns=5Mhz一个周期是200ns

1.2 12.5Mhz发8bit数据

• 延时时间6us=接收有效上升沿-发送有效上升沿
• 延时一致性，每次上电后K码同步对齐延时会有几个时钟差异，
  上电对齐后延时就不会变化

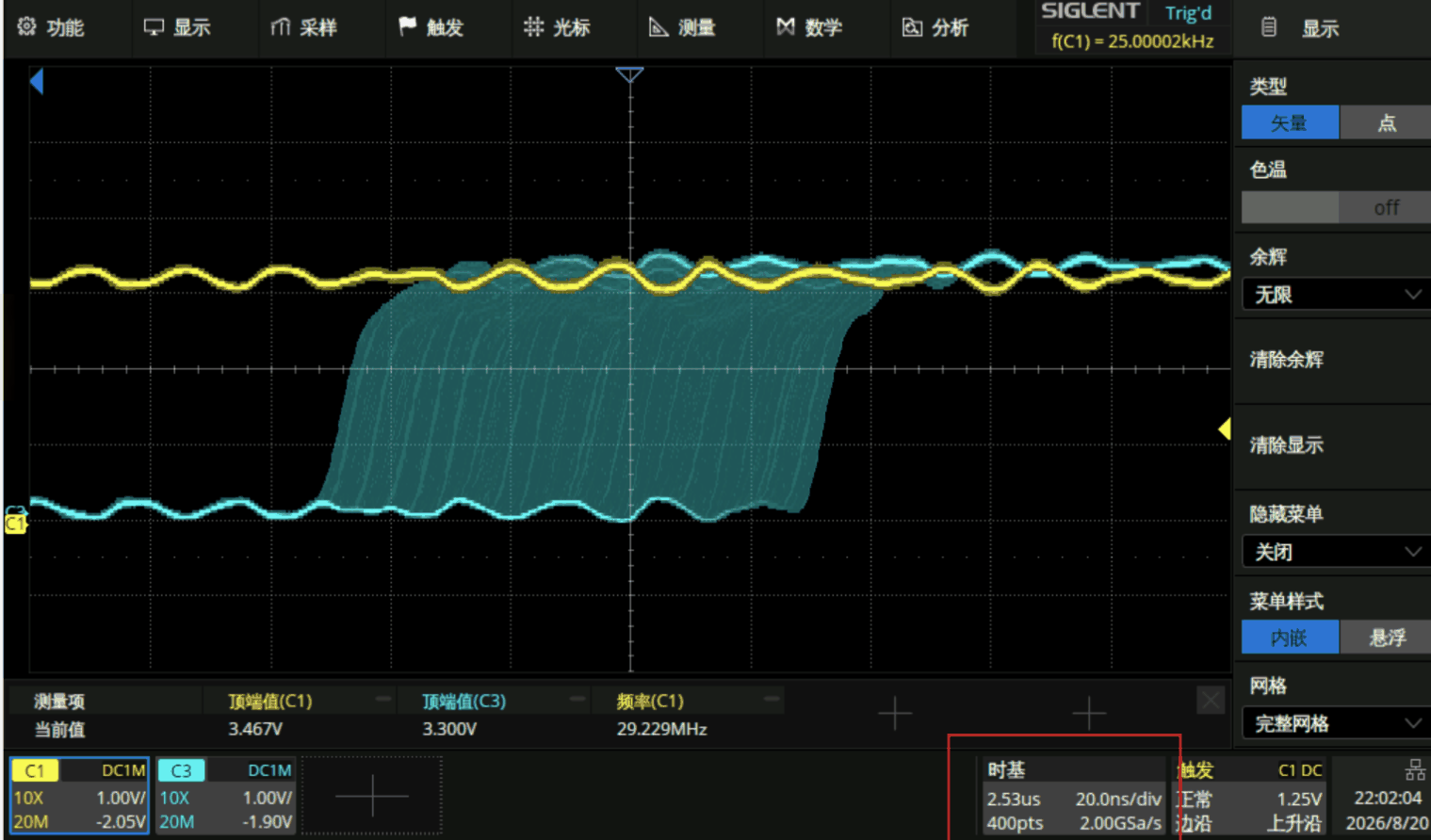

• 抖动±40ns=12.5Mhz一个周期是80ns

2. AST硬核
