EF3L90CG400B

1. 型号差异

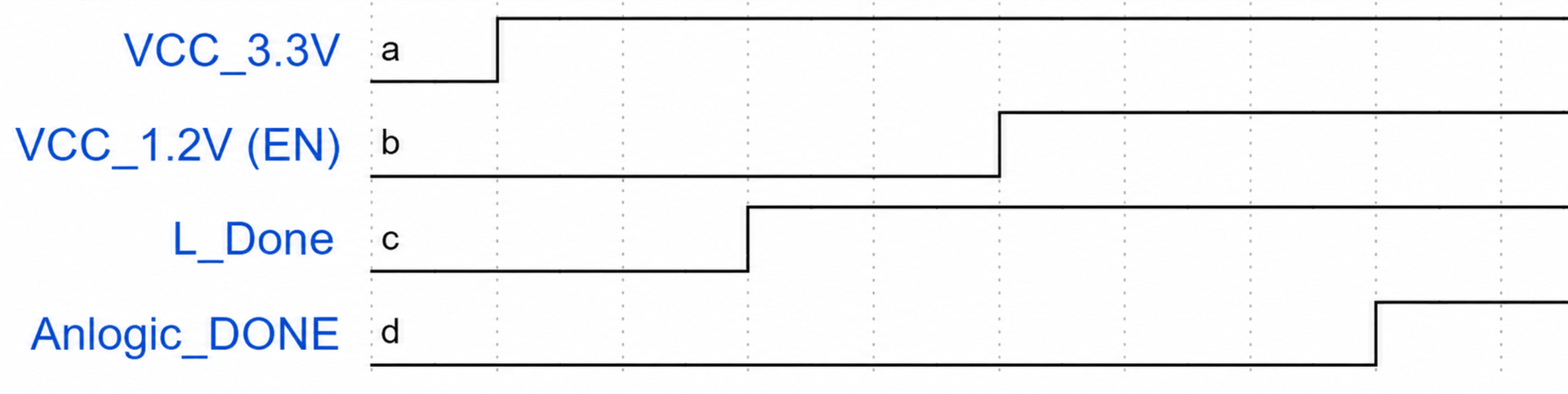

1.1 上电初始化+加载时间

  • 测量方式：3.3V供电上升沿为起点，Done信号上升沿为终点，起点和终点时间差
  • 时间差异：L上电到运行1ms-5ms，安路10ms-50ms
  • 升级前后部分IO保持功能(EF3L90只支持JTAG保持IO)：需要保证区分上电和升级的
    外部输入信号全流程可控，必须有外部电阻上拉或者下拉
  • 解决方案(服务器客户)：安路启动慢影响和解决

1.2 差分对差异

  • L 所有真差分对安路都支持，但是安路的真差分L 不一定支持(安路PN命名，L AB命名)
  • 差分一般都是高速应用，输入时钟从GCLK P/N进(延时固定)，输出时钟没有要求
  • 100欧姆终端电阻建议外部放置，板子空间有限和成本考虑时候用内部(需要考虑差模超500mV和内部是否有电阻)

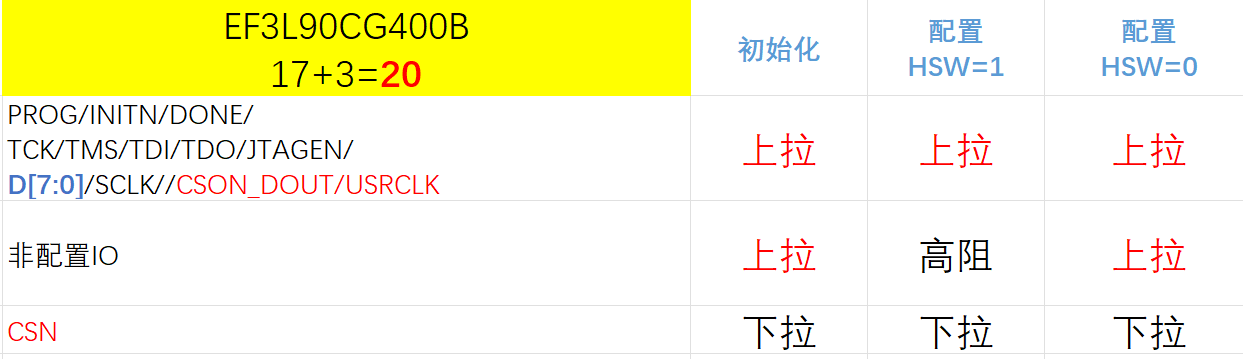

1.3 输出IO在程序加载(50ms)差异

  • 前面5ms芯片初始化所有IO(除了CSN)都是弱上拉，
    需要上电阶段为低电平则下拉1k(0.25V)-2k(0.5V)

  • 二次确认：Datasheet里面搜索 "引脚在配置阶段的状态"

  • 安路IO上下拉电阻和串阻.md

2. 串阻和上下拉电阻阻值推荐

  • 串阻：22或33欧姆或其它，靠近输出信号放，边沿敏感或者频率较高信号可以改善信号质量
    EF3 的 IOB 均为增强型 IOBE，电流斜率均可调，但是IDDRx2还是有IO限制，具体看IO手册

  • IO不推荐直接接电源或者GND，推荐加上拉或下拉或者直接悬空(没有特殊功能的引脚)

  • 上拉电阻：4.7kΩ，绝大部分情况1k-10k也没有问题

  • 下拉电阻

    1. 上电阶段弱上拉IO(配置相关IO)：需要上电阶段为低电平则下拉1k(0.25V)-2k(0.5V)
    2. 上电阶段本身是高阻的IO(此型号都是弱上拉): 如果关心上电阶段电平，
      尽量还是有下拉电阻，1k/4.7k/10k均可，如果悬空电平可能不确定

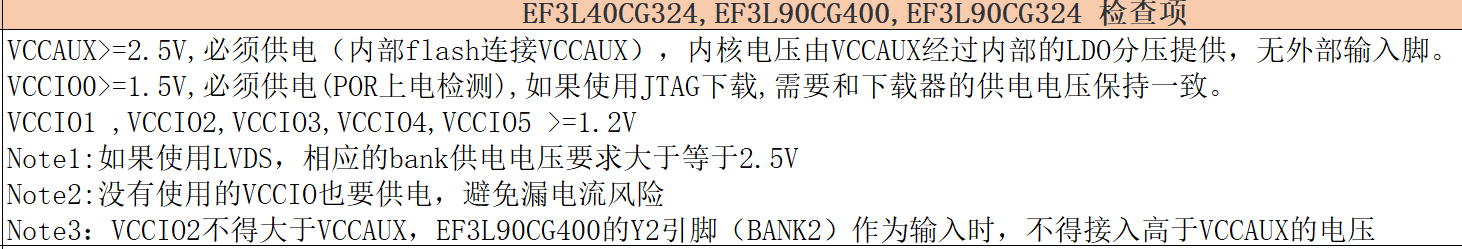

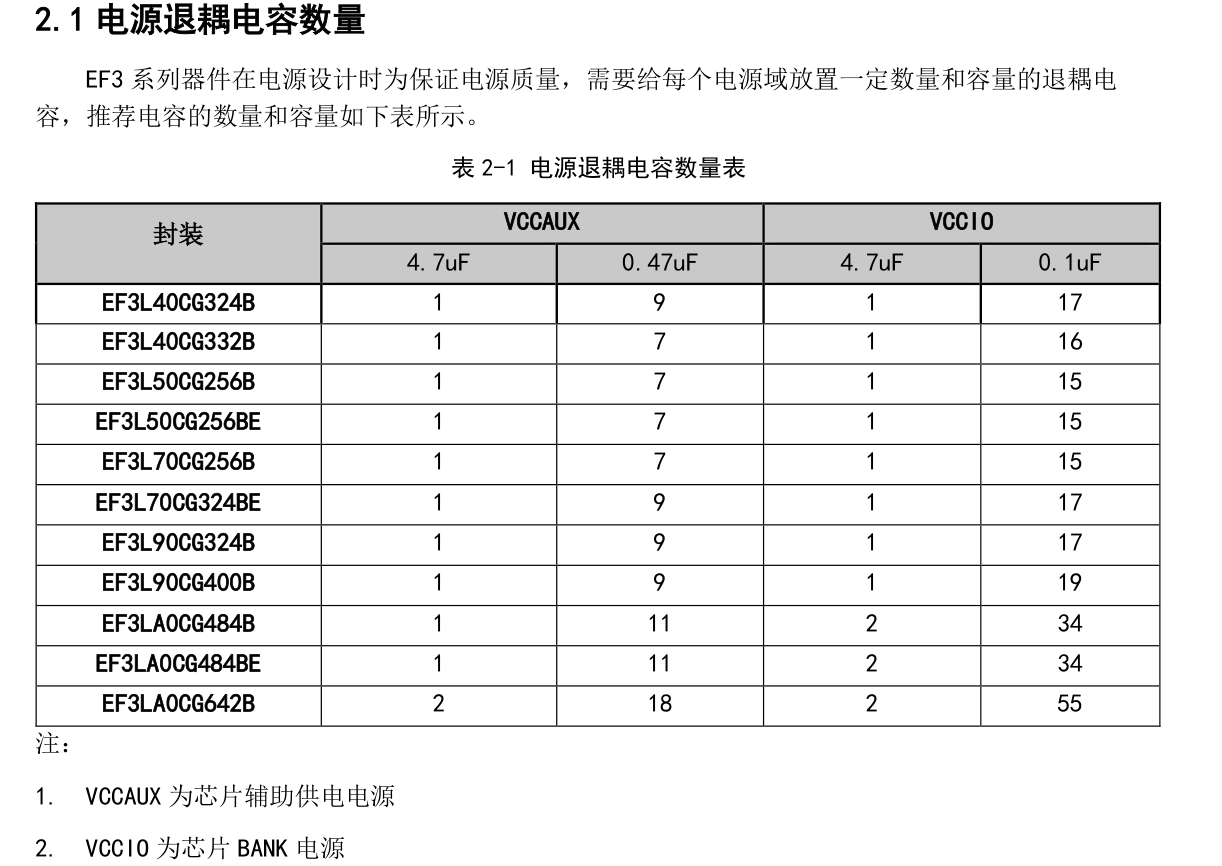

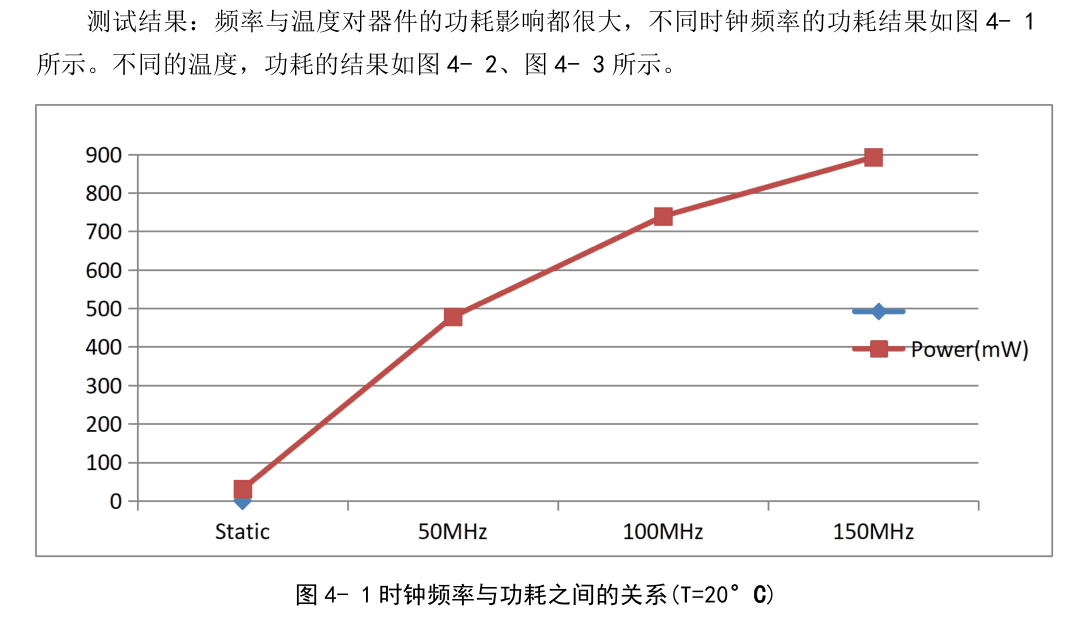

3. 电源和退耦电容

4. 输入时钟(输出时钟没有要求)

4.1 PLL参考时钟输入

  1. 安路这个型号内部振荡器误差±30%，
  2. 如果对精度要求高必须加外部晶振，从全局时钟引脚GCLK P端进(L命名为PCLK T)
  3. 有源晶振输出端一般有串阻22或33Ω，这样信号质量好点
  4. 上电后等输入时钟稳定再对pll复位，时间大于100us，
    保证多通道输出相位稳定，否则高低温可能有1ns左右相位差
    单通道输出时钟没有相位概念, 保证输入稳定后复位即可
  5. 有条件可以GCLKIO_T[3:0]和GCLKIO_R[3:0]进pll参考时钟(离pll近)，
    不强求，一般客户都是只用pll输出的时钟作为逻辑时钟驱动

4.2 高速时钟输入

  1. 超过10Mhz的输入时钟要从全局时钟引脚进, 全局时钟每次编程延迟一致，
  2. 普通IO输入时钟每次编程走线不一致导致几个ns的差异，比如1ns-3ns
  3. 以太网的RGMII的RX CLK必须从GCLK P端进
  4. I2C这种低速接口(最大400kHz)没必要接GCLK，以及其它类似的
  5. SPI从机 CLK某些场景直接当成内部时钟用，
    引脚用的比较少的情况也可以从GCLK P端进(但是GCLK资源有限)
    一般推荐过采样(这种情况是当成数据处理不需要走专门时钟)
    SPI尽量放在一个bank里面，延时一致性好点

5. 配置管脚

  1. HSWAPEN:无实际引脚，JTAG烧录位流改写
  2. MSEL[1:0]:无实际引脚，JTAG烧录位流改写
  3. PROGRAM/INIT/DONE/JTAGEN: 推荐4.7k上拉
  4. JTAGEN,TDI,TDO,TMS要求通过4.7K电阻上拉，
  5. TCK：EF/EG/SF系列下拉4.7k，PH/DR系列上拉
  6. VREF：放0.1uf电容，这个是给下载器的电平转化芯片245的输出端供电

6. 高速信号串扰规避(1Mhz以下可以不用关心)

  • 例子：差分对P/N两个引脚，一个引脚输入100Mhz时钟，
    一个引脚开漏输出(比如IIC), 可能会导致这个输出信号低于3.3V。

  • 一端高速信号，一端边沿敏感信号（时钟、复位、异步、开漏输出、写使能等. ）

  • 不推荐将一对差分IO的P端和N端分别用作单端IO时，
    一个IO输入和另一个IO输出的时钟信号，对时钟信号质量有影响。
    高速信号(5Mhz以上)输入输出尽量避开这种情况。

  • 差分的另一端是否存在下过冲，过冲不得低于-0.3V，否则可能内部100欧姆电阻会误打开

7. IO用满情况下注意事项

  • JTAG_EN可以控制TCK,TDI,TDO,TMS四个引脚变成普通IO，
    建议MCU和下载器端在空闲时候都要注意JTAG引脚是否有冲突，避免IO损坏
  • PROG/INITN/DONE三个IO可以复用成普通IO，只建议成输出，输入容易导致加载问题
  • 配置和GPIO命名的IO注意上电20ms内是弱上拉的，
    有上电阶段必须低电平需求，则需要下拉1k(0.25V)或者2k(0.5V)

8. 差分LVDS

  • LVDS硬件和软件
    1. EF系列的差分引脚分为真差分和伪差分(LVDS25/33)，具体看引脚命名，以最新Datasheet命名为准
    2. 输入速率都是800Mbps: 真差分内部有100Ω电阻，伪差分没有，
    3. 输出：真差分800Mbps，电流输出，伪差分就是2个单端互补输出320Mbps，电压输出，需要电阻网络分压
    4. 差分一般都是高速应用，输入时钟从GCLK P/N进(延时固定)，输出时钟没有要求
    5. 100欧姆终端电阻建议外部放置，板子空间有限和成本考虑时候用内部(需要考虑差模超500mV和内部是否有电阻)

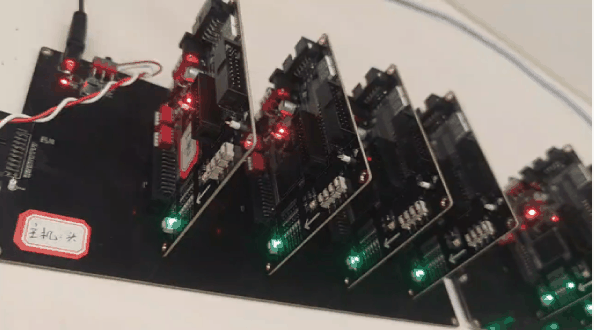

9. 热插拔

  • FPGA一直供电则不用关心
    FPGA板子作为一个子卡一直拔插有电无电切换才叫热插拔

  • EF3L90CG400 器件的
    Y2,U4,U5,T5,R5,R7,P7,W3,Y3 引脚不支持热插拔

10. 内置ADC不建议使用

  • 内部没有ADC

11. 异步信号

  • 异步时钟域，信号边沿判断必须打两拍再判断

12. 5V兼容不推荐

  • 5V信号不能在进入用户模式前接入，否则要外接二极管。

13. 输入信号和供电不匹配支持

14. 在线升级Flash

14.1 JTAG接口

  1. 逆变器客户和部分通信类服务器客户使用比较多
  2. Linux：BMC/CPU 裸机：MCU(移植注意堆和栈以及缓存是否足够)
  3. 支持背景升级完成后，刷新重加载过程的IO保持功能

14.2 I2C接口

14.3 SPI接口

  1. 不支持SPI硬核

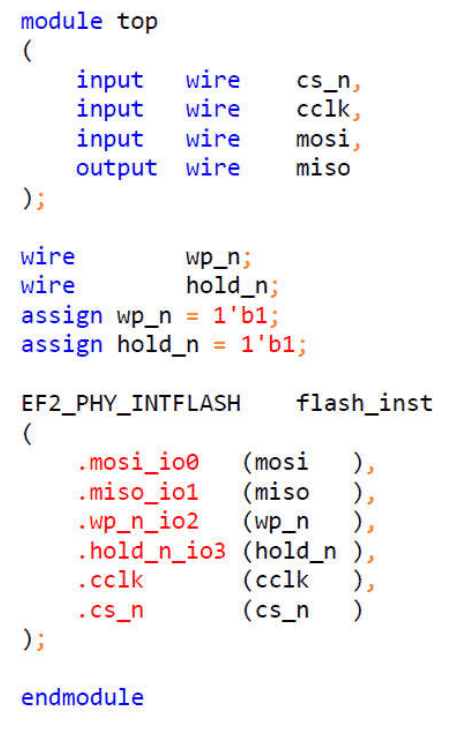

  2. 内部合封SPI接口可以引出到外部引脚
  3. MCU直接通过此接口升级，软核也不支持刷新重加载过程的IO保持功能
