安路下载器¶
1. 下载器分类(设备管理器显示)¶

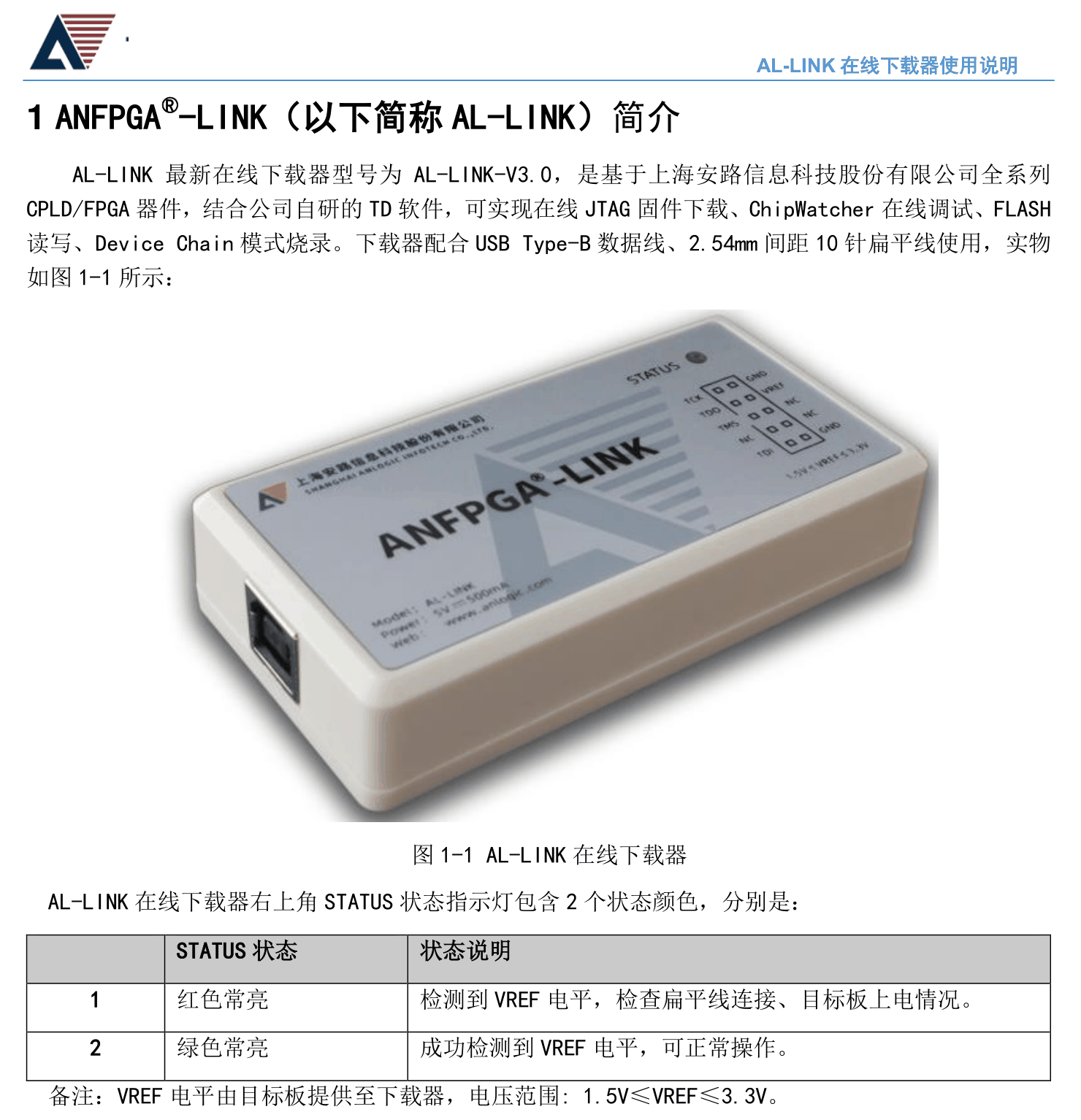

1.1 AL-LINK(官方推荐)¶
- 参考文档：UG003_AL-LINK使用说明_202301.pdf
- 订购零件号：AL-LINK-V3.0
- 性能：TCK最高频率 15Mhz+支持非3.3V板级供电+驱动带微软数字签名
- 内部实现方案： 68013(USB高速转FIFO) + EF2L45BG256B(FIFO转JTAG) +
SN74AXCH8T245PWR(双电源电平转化芯片)

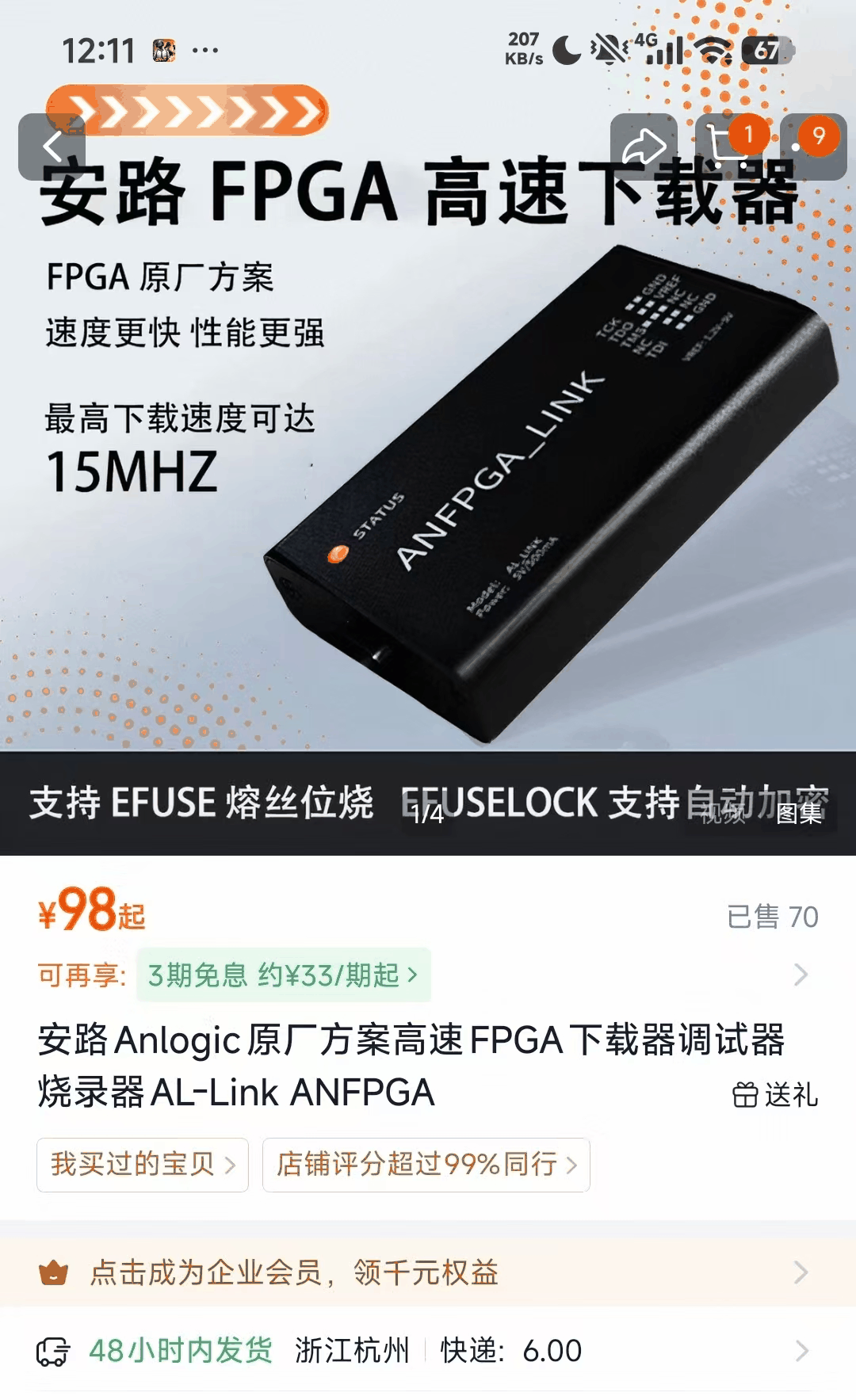

- 第三方下载器

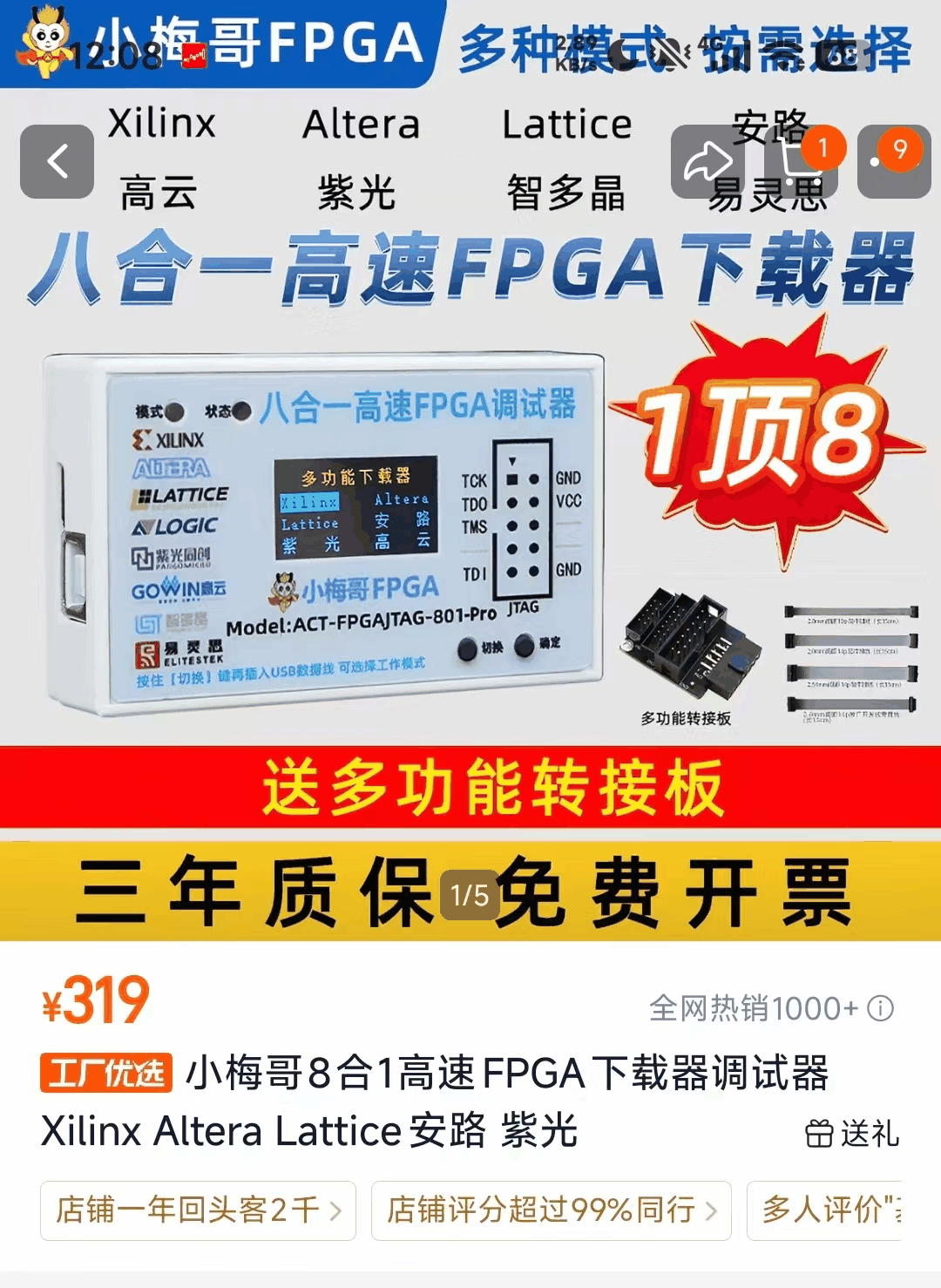

小梅哥八合一下载器：推测是带高速USB的MCU，安路固件最大速率为4Mhz
驱动和速率和官方保持一致，内部元器件和固件有差异
早期版本是cable固件，需要关数字签名，新版不确认方案

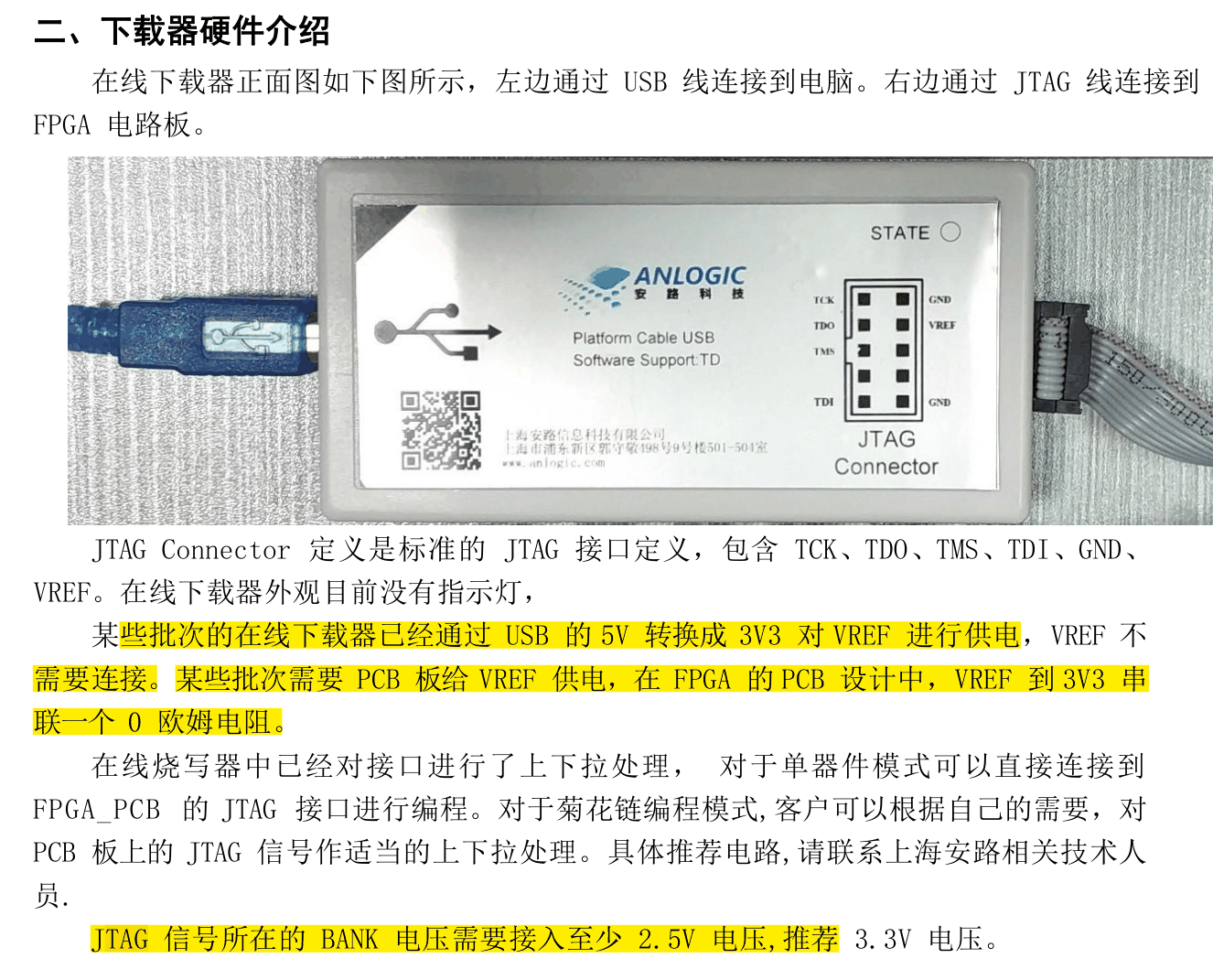

1.2 Anlogic usb cable v0.1(官方旧版本下载器)¶
- 参考文档：TN010_AN_在线下载器usb_cable使用手册.pdf
- 性能：TCK推荐最大频率 5Mhz+支持非3.3V板级供电+驱动不带微软数字签名需要关闭电脑强制签名
- 内部实现方案： 68013(USB高速转FIFO) + EF2L45BG256B(FIFO转JTAG) +
SN74AXCH8T245PWR(双电源电平转化芯片) 注：电路和AL-LINK-V3.0可能有差异，固件无法通用

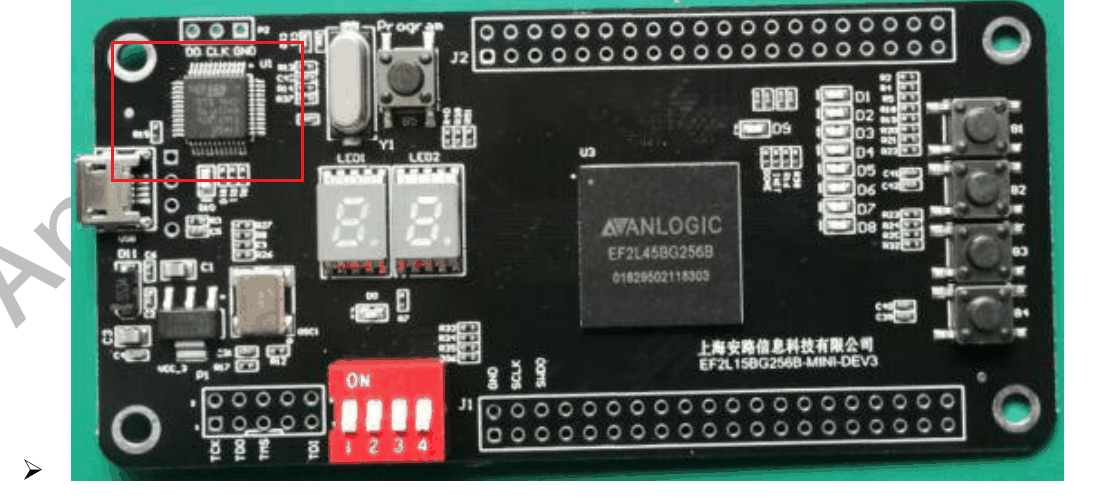

- 板载下载器(USB2.0 全速+默认固件需要关闭驱动签名+会烧录stm32 bin的可自行更新到AL-LINK mini)
红圈里面MCU, 下载和CWC速率建议1Mhz

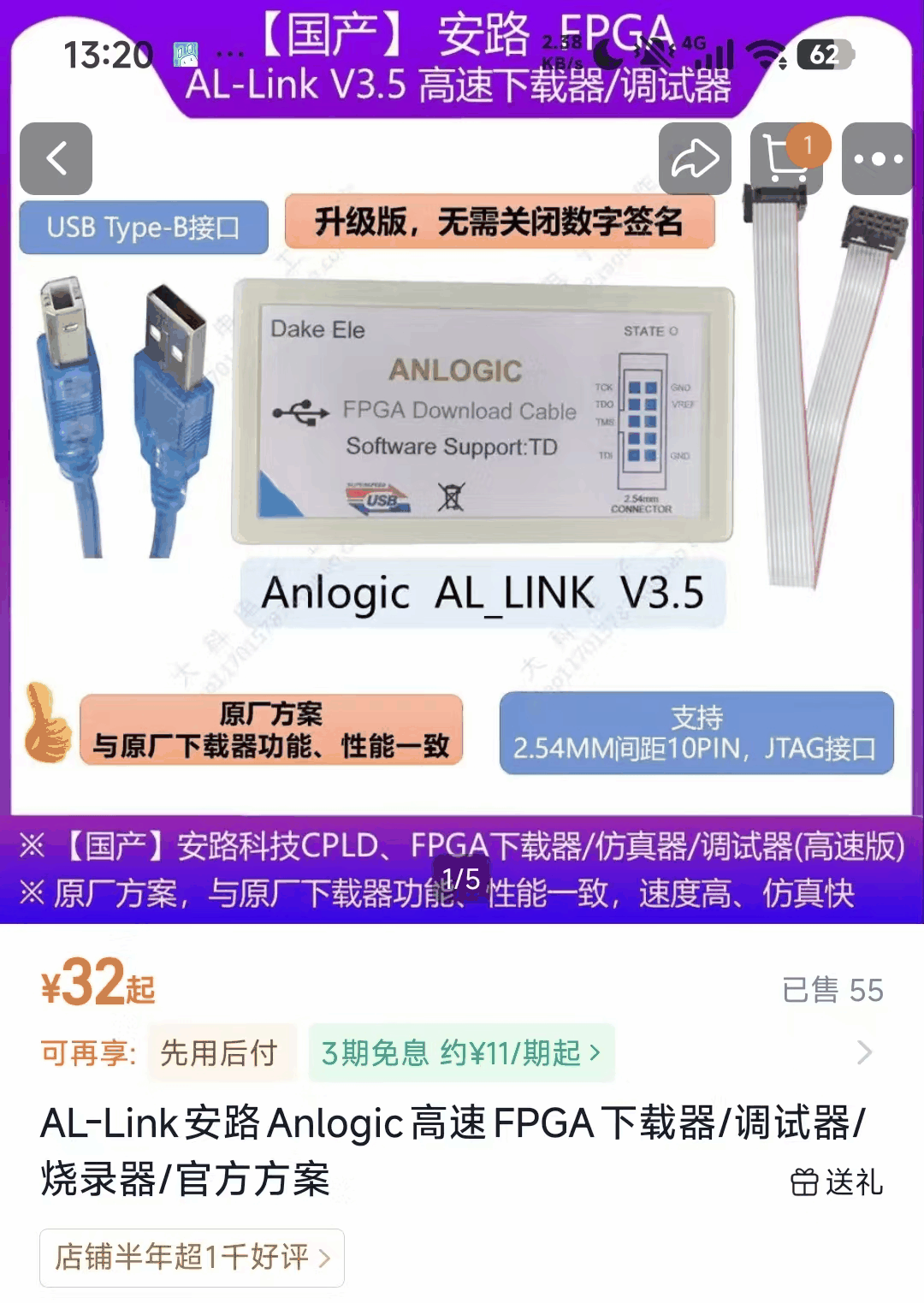

- 第三方高速下载器
商品页面没有强调数字签名即早期版本，和官方cable元器件基本一致
1.3 AL-LINK mini(MCU板载)¶
-
TCK速率有两种情况，官方做的基本可以到 1Mhz，第三方有概率电路不完全一致导致只能到 300Khz左右
原因：官方JTAG每个信号线都从两个MCU的IO出来，第三方可能只连了一个IO，导致速率有问题 -
官方板载(STM32F103C8T6, 用国产兼容型号代替有概率USB ID不一致导致无法使用)

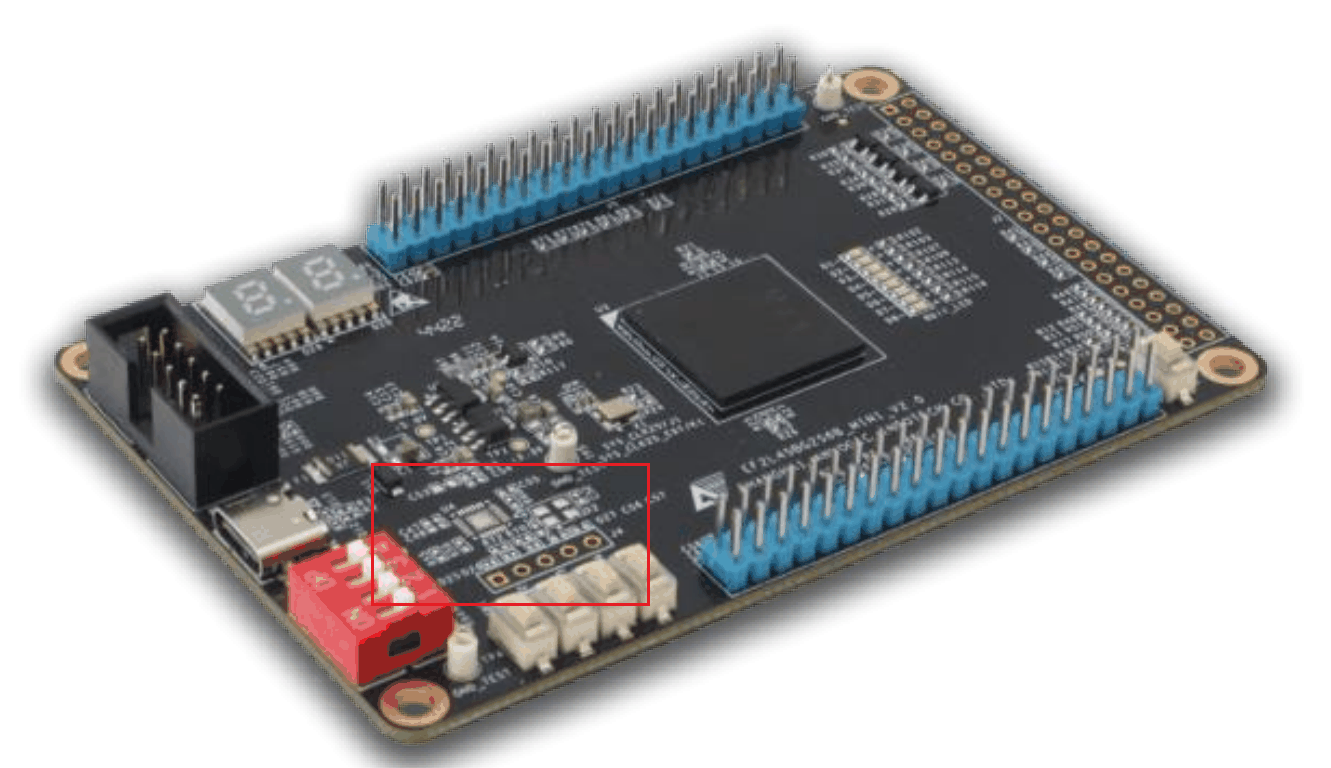

红圈里面MCU, 下载和CWC速率建议1Mhz
- 官方板载(GD32F150G8U6，缺料导致部分开发板没贴，需要要独立下载器调试)

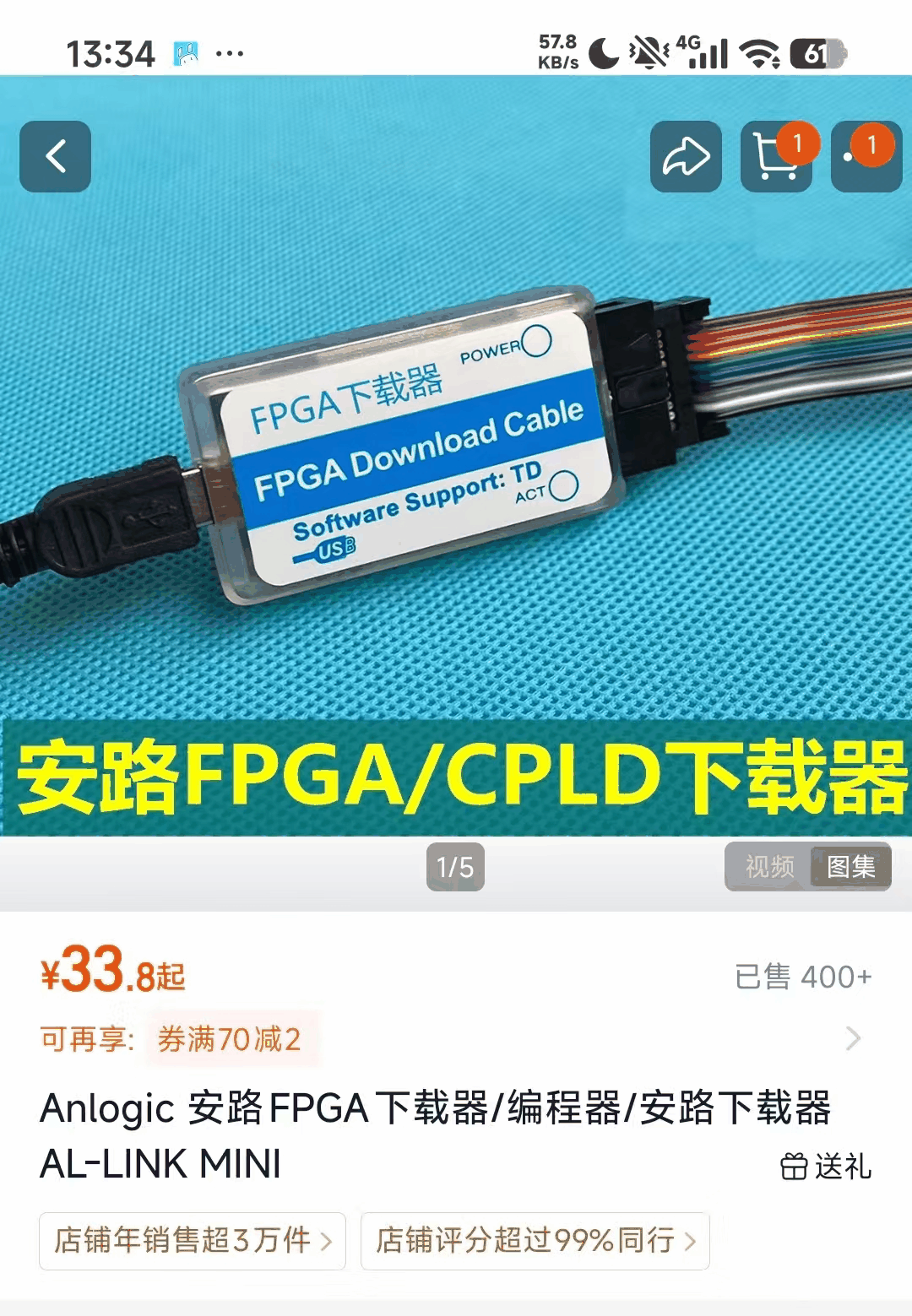

- 第三方下载器
电路缩减版本，输出电平转化芯片加了，速率需调低到300Khz左右

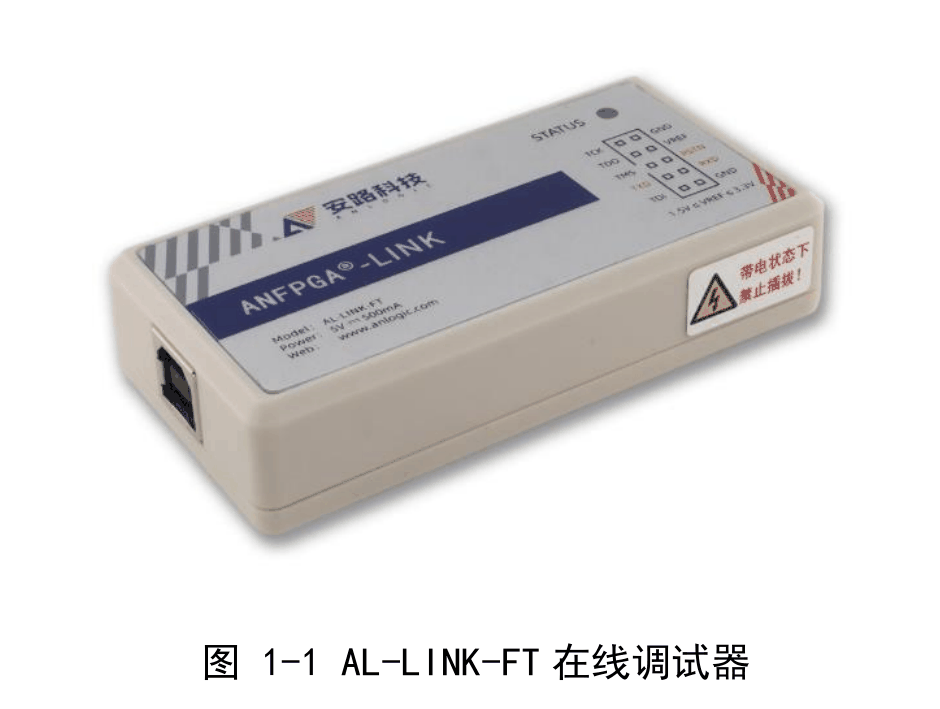

1.4 AL-LINK FT(官方FPSoC推荐)¶
- 订购零件号：AL-LINK-FT-V1.0
- 主推器件：DR1
- 次推器件：PH1P/PH1A 用的IP端口，响应没有AL-LINK直连快
- 未适配器件：EF/EG，CPLD暂时没有适配，无法调试抓波形
- 参考文档：UG009_OneCable_User_Guide_202410.pdf
- 方案：FT2232H+SN74AXC8T245PWR
- 功能：可以一个JTAG座子调试FPGA和SOC(arm和riscv)，dr1和ph1p35内部jtag是级联模式

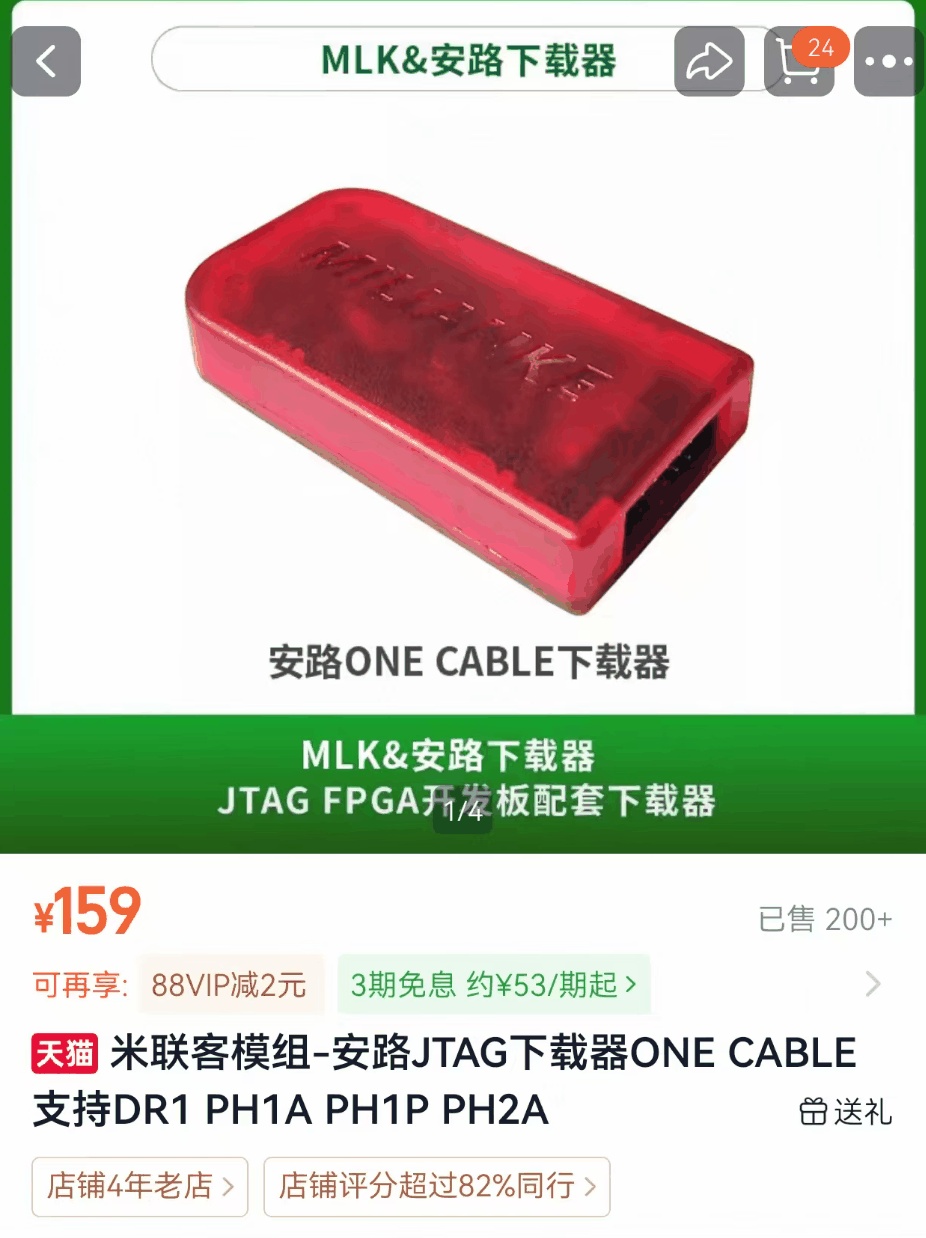

- 第三方下载器
电路和驱动和官方基本一致
2. 驱动安装¶

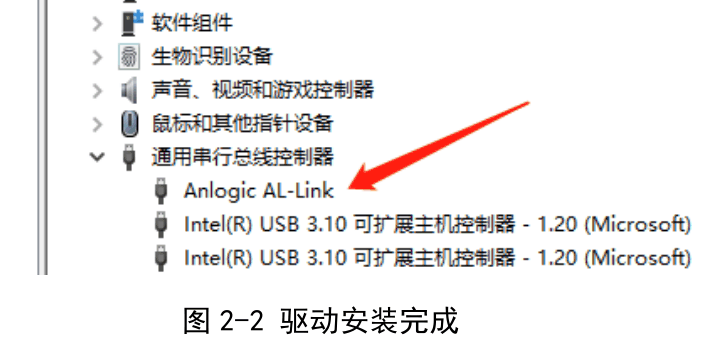

2.1 AL-LINK¶
- 参考文档：UG003_AL-LINK使用说明_202301.pdf
- 驱动路径(非w10 64bit对应修改)：C:\Anlogic\TD_Release_2026.1_SP2.200.067\driver\al-link\win10\x64
- AL-LINK-V3.0和AL-LINK mini同一个驱动
2.2 Anlogic usb cable v0.1¶
- 参考文档：TN010_AN_在线下载器usb_cable使用手册.pdf
- 驱动路径(非w10 对应修改)：C:\Anlogic\TD_Release_2026.1_SP2.200.067\driver\dl-cable\win10

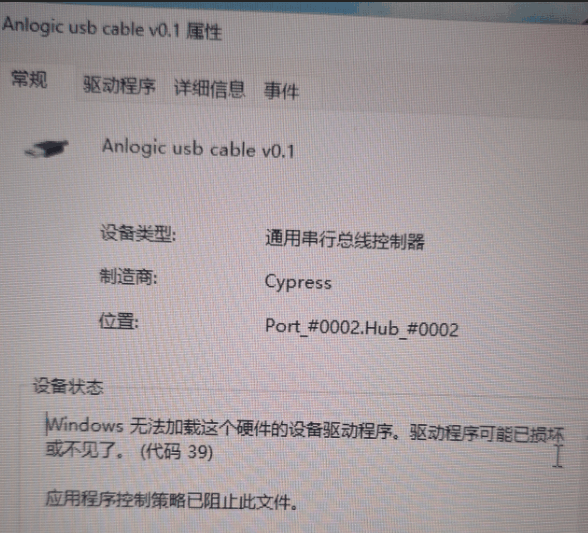

- 安装完成后如果设备管理器显示 Anlogic usb cable v0.1+叹号，则手动关闭驱动签名
- 办法：百度搜索 windows10 永久禁用驱动签名(建议永久，否则每次重启后都要关一次非常麻烦)
2.3 AL-LINK FT¶
- 参考文档：UG009_OneCable_User_Guide_202410.pdf
- 驱动：按照文档步骤操作即可
3. 故障排查¶
3.1 驱动故障¶

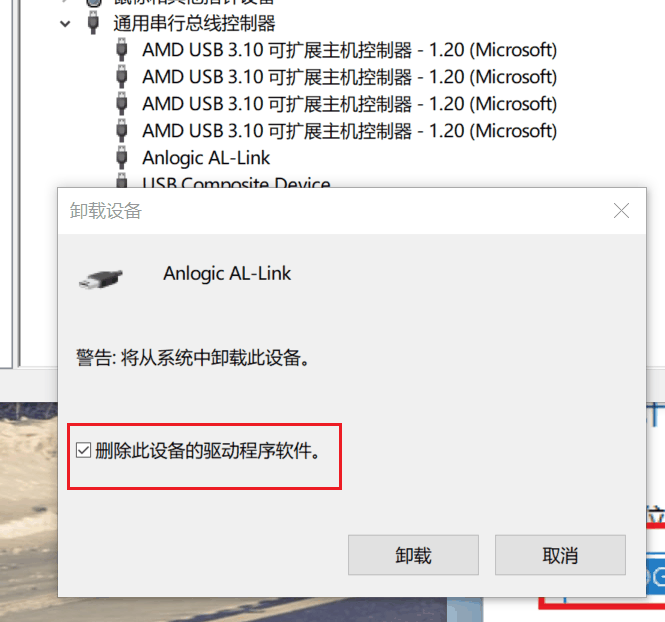

- 有以下情况，先卸载设备，弹窗勾选同时卸载驱动

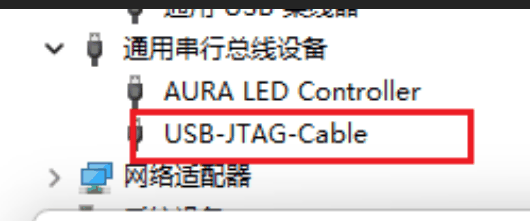

- 如果设备管理器显示的不是AL-LINK(或mini后缀)或Anlogic usb cable v0.1
- 无法加载驱动或者驱动程序已经损坏或者不见
3.2 硬件故障¶
- 设备管理器找不到设备
更换电脑和USB线缆测试，不行
同电脑+同线缆+不同下载器，可以
则可以判断是USB端芯片坏了，只能走原厂返修流程 - 下载界面找不到器件(设备管理器有下载器)
更换板子，不行
更换下载器，可以
则可以判断是JTAG输出端电平转化芯片坏了，可以走返厂或者自行维修。

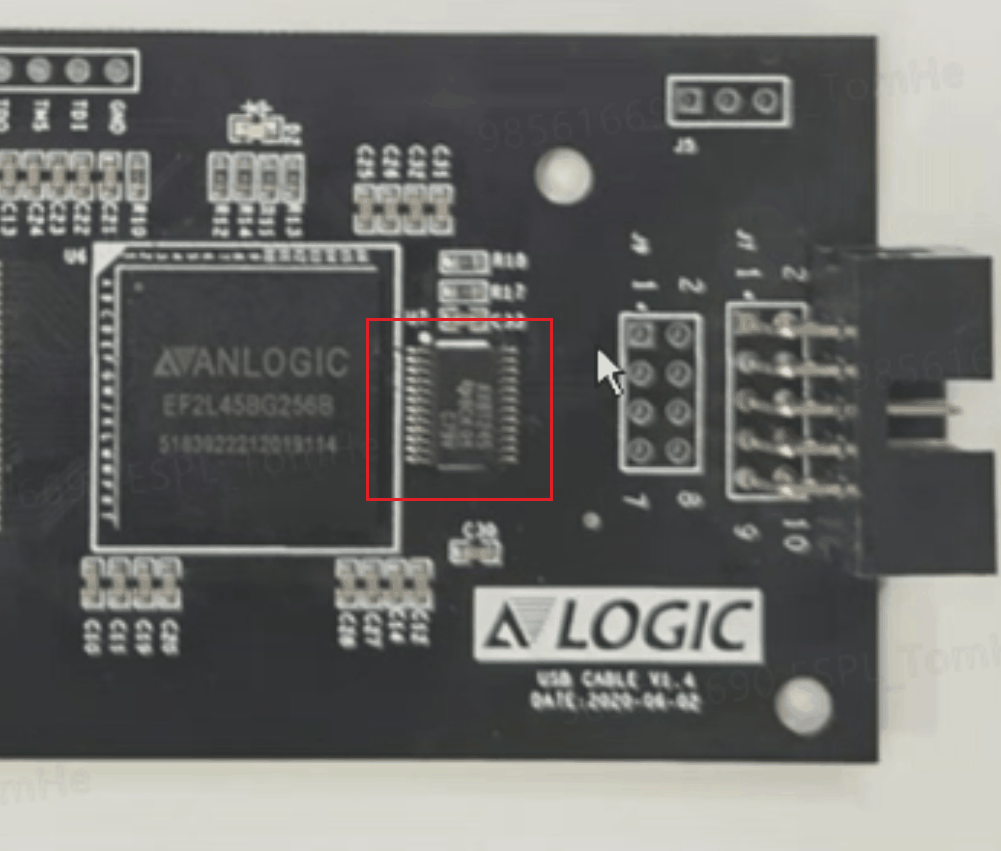

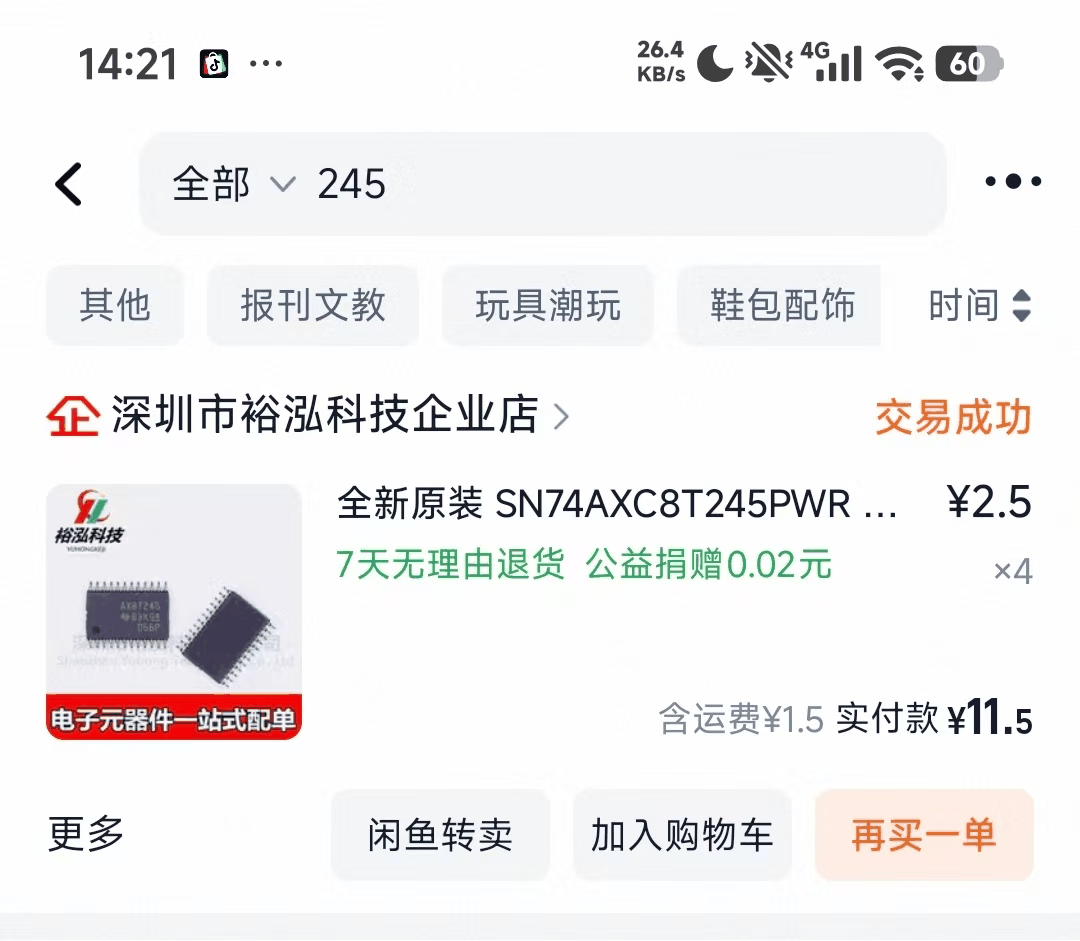

红圈里面即为245电平转化芯片
注意型号匹配，74后面字母代表不同的功能和方向，图里为验证过可以的型号
