电源纹波¶
纹波测量方法¶
地线弹簧¶
-
来源: B站得捷电子：优雅地测量电源纹波
-

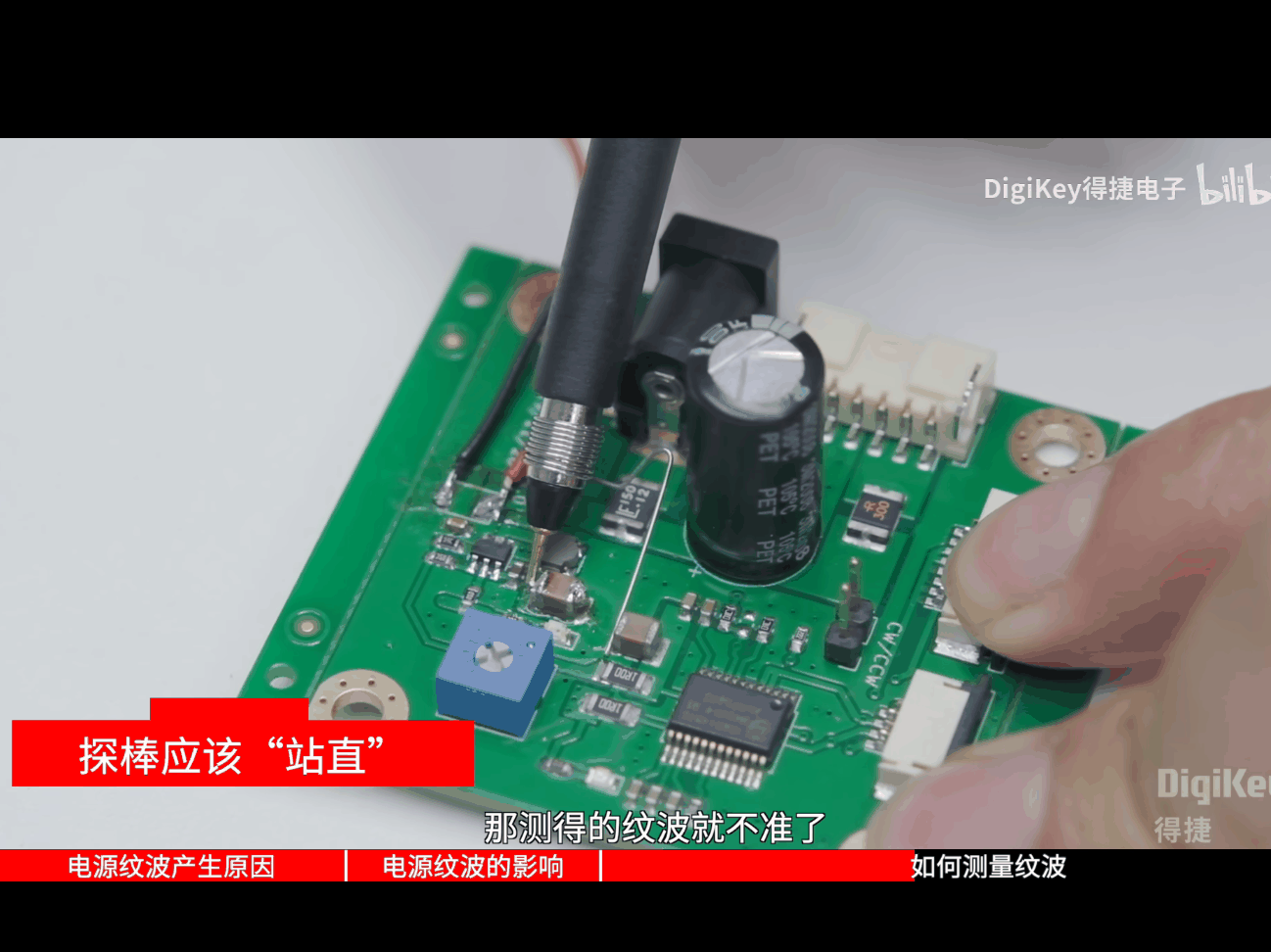

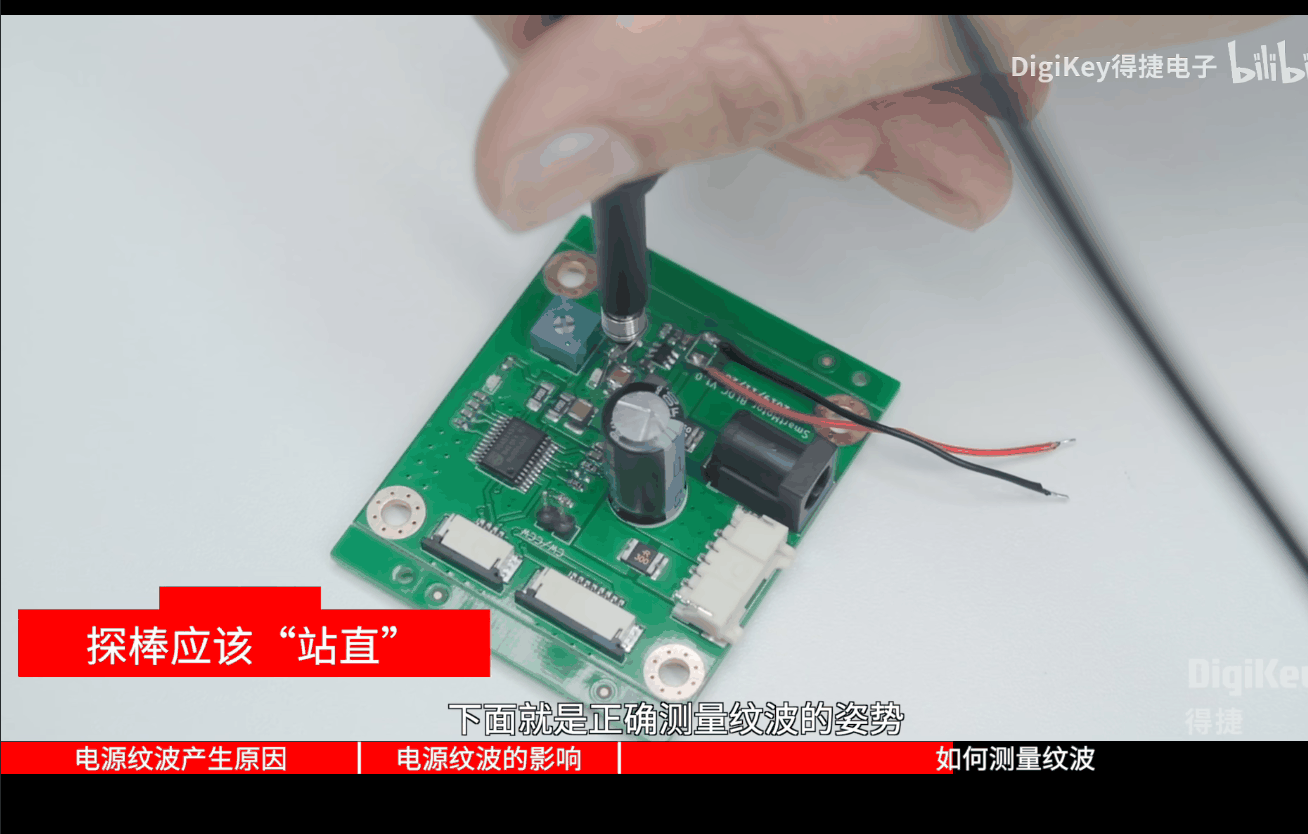

探棒站直，地线弹簧最小环路，交流耦合+20Mhz+x1模式
飞线测试¶

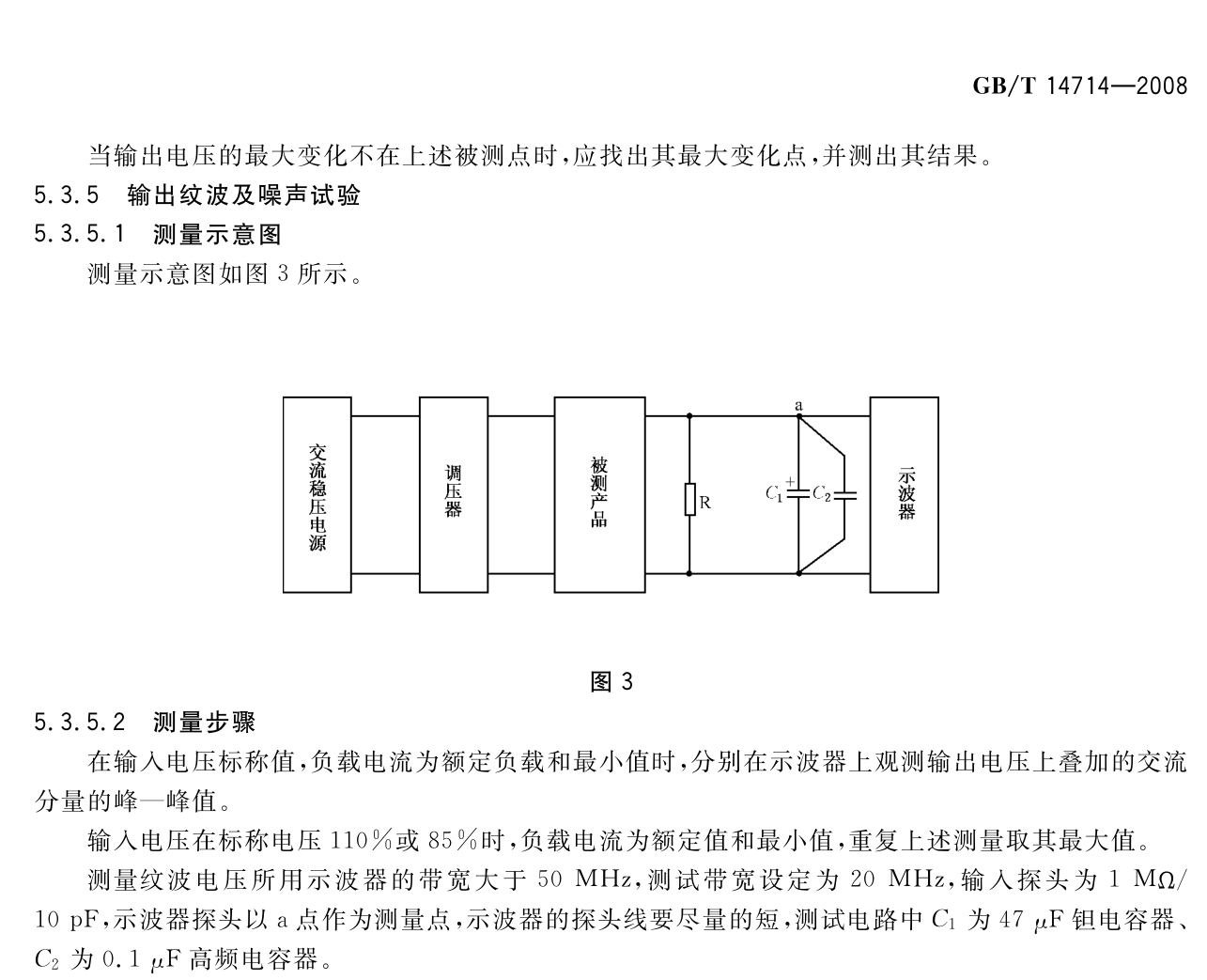

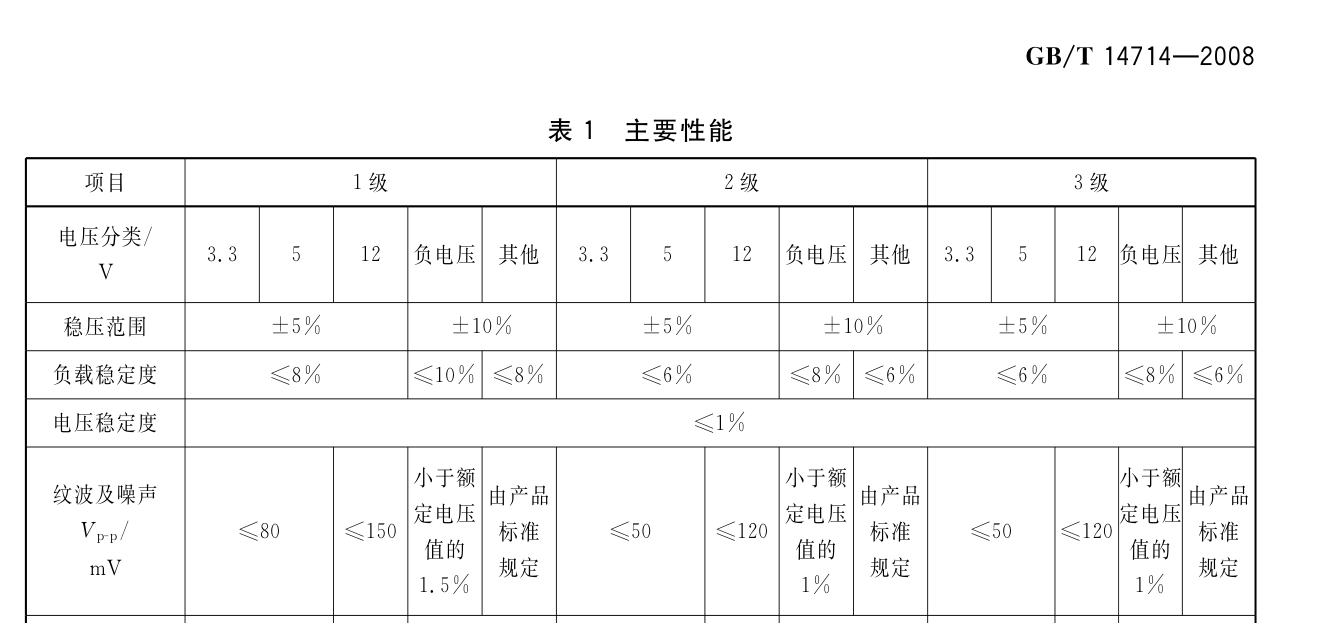

参考文档：GBT14714-2008.pdf (小型计算机系统设备用开关电源通用规范)
纹波定义¶
-
VCCAUX和VCCIO的直流分量+纹波+噪声之和：不能超过±5%, 3.3V下即±165mV
-
纹波定义：指叠加在 3.3V 直流基准之上的周期性交流成分(可以用平均采样模式过滤高频噪声)。
它是电源调整电路（通常是 DCDC 开关电源）自身固有的交流残留。 -
噪声定义：指叠加在 3.3V 电源线上的不规则、随机、非周期性的瞬态电磁干扰信号。
来源：功率开关尖峰/数字信号同时开关噪声/EMI大功率耦合 -

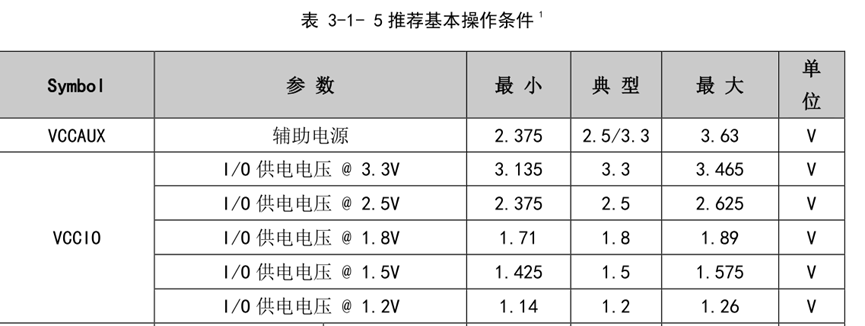

安路供电要求
- Lattice供电要求

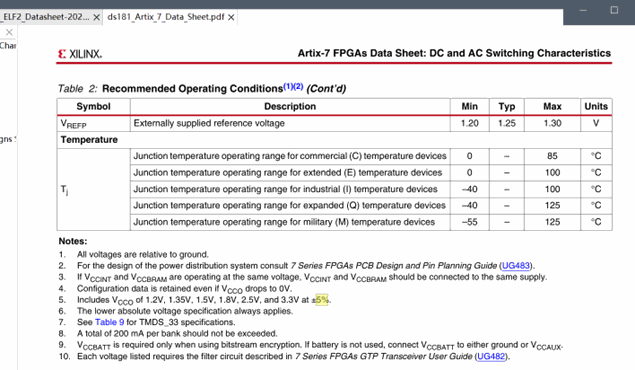

- Xilinx供电要求

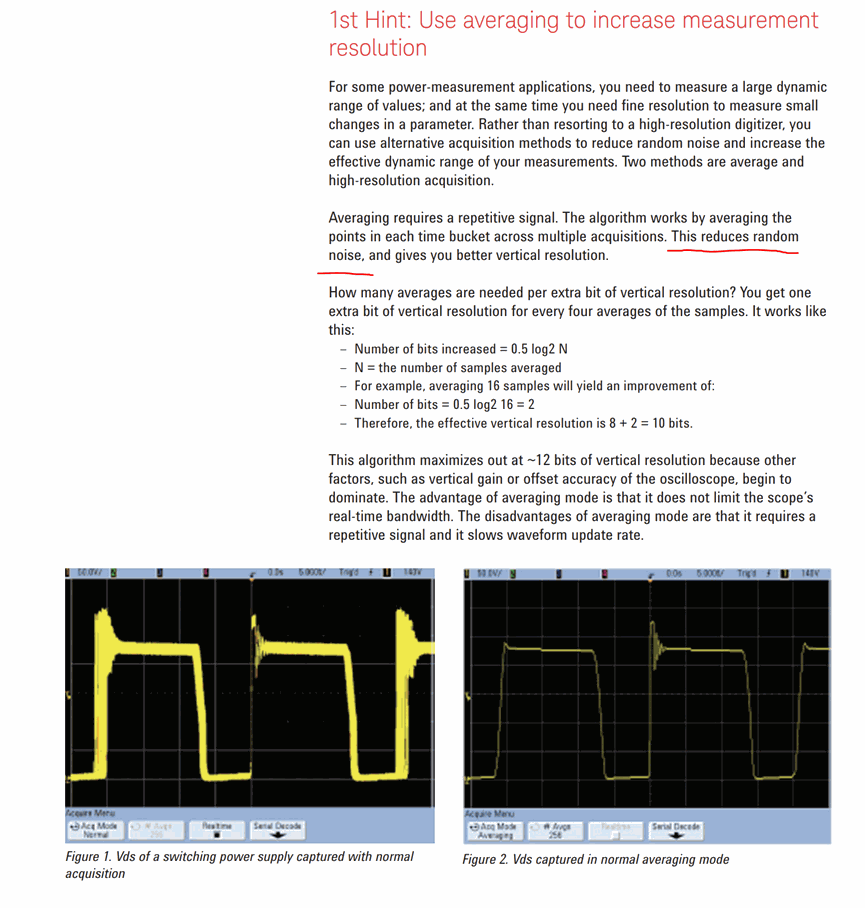

示波器采样用平均模式降随机噪声¶
