AL-LINK-V3.0脚本自动下载¶
软件和驱动需求¶
- BW_Release_2026.1.msi
-
此独立下载软件体积小,适合测试和产线安装
建议默认路径安装 - 安路下载器驱动_脚本安装_V1.0.7z
管理员运行 al-link-driver-install.bat 自动安装 - 补充说明
TD_Release_2026.1安装后bin文件目录: td和bw都有
bw_commands_prompt.exe: 目前测试效果与独立安装版本完全一致
td_commands_prompt.exe: 可能不支持catch指令无法外部判断是否烧录成功
空格: 在 Tcl 中，空格非常重要，它是命令和参数的分隔符,
if else等命令注意空格，如果命令没有正常运行排查空格
硬件需求¶

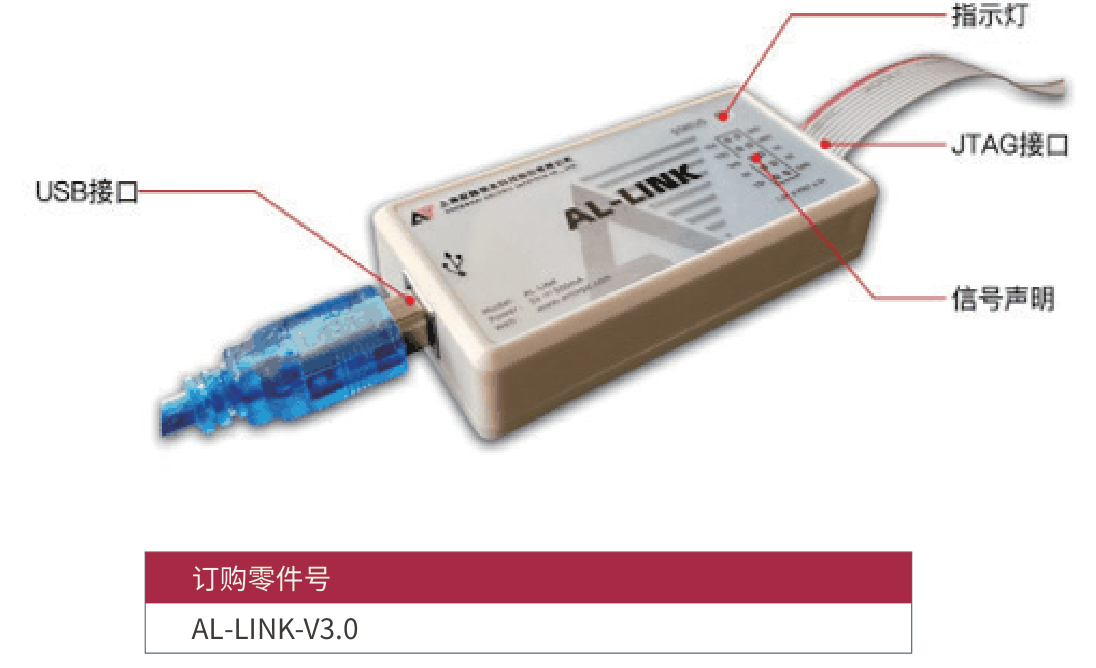

- 只建议用 AL-LINK-V3.0
脚本下载测试验证OK
- 板载mcu版本下载器
脚本下载测试失败 - AL-LINK-FT-V1.0+AL-LINK V3.0 Pro+dl-cable+其它第三方下载器
均无测试
脚本自动下载说明和使用¶
-
anl_auto_program_V1.0.7z
暂时只提供TCK 5Mhz和16Mhz两个版本
放入一个bit文件到bat同目录下 bat目录下只能有一个bit文件
运行 anl_auto_program.bat, 尽量避免中文路径
-
版本说明
16Mhz: 默认使用即可 若经常下载弹出失败窗口则试5Mhz

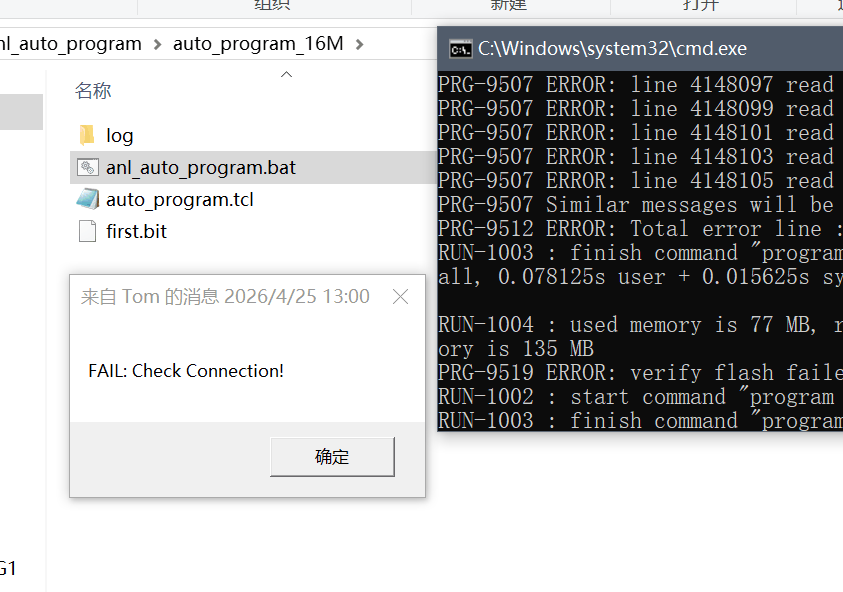

5Mhz: AL-LINK-V3.0固件版本过低 或 JTAG连接线比较差导致频率跑不高 - 成功和错误提示弹窗
| 成功 | 失败 |
|---|---|
 |
 |
| 多bit文件错误 | 无bit文件错误 |
 |
 |
